Как отрегулировать терморегулятор утюга

Устройство утюга и принцип его работы: простыми словами о сложном

Устройство утюга различается в зависимости от типа и назначения модели. Для облегчения выбора нужно иметь представление об основных характеристиках, принципах работы обычных моделей, изделий с парогенератором, парового или дорожного варианта.

Модельный ряд делят на следующие виды:

  • обычные;
  • с датчиком нагрева и разбрызгивателем;
  • паровые;
  • беспроводные;
  • дорожные.

Рассмотрим, как работают бытовые модели для глажки и особенности их функций.

Обычный утюг

Обычная модель исполнена просто и имеет минимум возможностей. Единственным регулирующим устройством является температурный датчик с опциями переключения нагревания подошвы. Из-за ограниченности функций такие модели не пользуются популярностью.

Устройство


Основные элементы:

  1. Подошва – главная часть, от которой зависит качество и удобство использования. Обычно изготавливают с тефлоновым, керамическим, иногда сапфировым покрытием. Это позволяет уменьшить трение между изделием и подошвой при глажке. В недорогих моделях она из алюминия или стальная.
  2. Трубчатый электронагреватель (ТЭН) – расположен внутри подошвы. Состоит из нихромовой спирали с керамическими кольцами.
  3. Терморегулятор отвечает за температуру подошвы. Он должен включать или возобновлять работу по требуемому режиму глажки.
  4. Провод имеет тканевую оплетку, у основания предусмотрен пластиковый ограничитель. Он трехжильный (одна из жил предназначения под заземление).
  5. Крышка корпуса – она выполнена из прозрачного материала и закрывает механизм подачи пара.
  6. Ручка – обычно выполняется из нескользкого пластика.
  7. Сигнальный индикатор – во всех моделях нагреватель соединен контактами с лампочкой. Она включается при нагревании подошвы.

Принцип работы

Принцип работы утюга заключается в том, что по нагревательному элементу проходит ток и выделяется тепловая энергия, так действуют все модели. Разница между ними в добавлении полезных функций. Регулировка степени нагрева обеспечивается термостатом, и после набора тепла подача тока прерывается. Через время после остывания подача тока возобновляется, о чем свидетельствует индикатор.

Электрическая схема

Принципиальная схема состоит из следующих элементов:

  • электронагреватель ТЭН;
  • терморегулятор с пластиной из биметалла;
  • резистор сопротивлением 270 кОм;
  • лампа в качестве индикатора;
  • сетевая вилка под напряжение 220 в.

После включения шнура в розетку нагревается ТЭН. В цепи параллельно ему подсоединены сопротивление и индикатор для сигнальной подсветки при достижении рабочего режима. Терморегулятор состоит из биметаллической пластины, она меняет форму при нагреве. При этом контакты размыкаются, цепь становится разомкнутой. Световой индикатор выключается. После того, как постепенно остывает биметалл, пластина опять восстанавливает форму и цепь ТЭНа – индикатора. Нагрев продолжается дальше.

Утюг с парогенератором

Модели бывают со встроенным генератором и отдельно стоящим. У девайсов с отдельно стоящим парогенератором система подачи соединена при помощи проводов и паропроводящих шлангов.

Устройство

Изделие оборудовано специальной станцией с ТЭНом, резервуаром для воды. Горячий поток воздуха подается по специальному шлангу. Главная роль здесь отведена паровой станции, где происходит нагрев до заданных значений. Ее строение следующее:

  • емкость для воды;
  • нагревательный элемент (ТЭНа);
  • термостат;
  • предохранитель;
  • тумблер регулировки давления;
  • крышка для защиты предохранительного клапана;
  • собственно клапан;
  • дозатор;
  • манометры (в отдельных моделях).

Перечислим основные элементы всей конструкции:

  1. Задняя крышка – крепится винтами к корпусу. Бывает прикрепление к колодке, в этом случае крышка прямая. Если она не закреплена на колодке, то при разборке крышку необходимо тянуть вверх. Фиксаторы при этом освобождают крепеж.
  2. Колодка фиксирует кабель в корпусе. Может быть монолитной или разборной. Монолитная снимается, если раскрутить винты на колодке и хомуте. Чтобы снять разборную колодку, нужно отжать фиксаторы.
  3. Верхняя крышка закрепляется специальными приспособлениями с отжимами. Предусмотрено снятие с двух сторон.
  4. Корпус привинчен к паровой станции утопленными креплениями. Они отличаются по форме и по длине.
  5. Подошва содержит токопроводящие и нагревательные элементы.

По виду паровые станции различают на самотечные и помповые. В первых жидкость попадает туда, где находится нагревательный элемент. Там при высоких градусах жидкость испаряется. В помповых нагрев воды выполняется непосредственно в отдельной емкости. После парообразования горячий воздух под высоким давлением подается к подошве.

Если требуется погладить небольшой объем белья и нет высоких требований к результату, подходят самотечные изделия. При необходимости иметь идеально отглаженные вещи, лучше применить помповую модель.

Принцип работы

Для правильного функционирования паровой станции нужно выполнить следующие действия:

  • открутить крышку клапана;
  • заправить емкость водой;
  • подключить станцию к сети (напряжение 220В);
  • включить кнопку ТЭНа на панели, чтобы начался нагрев воды до 160 градусов.

Принцип работы утюга с парогенератором – это целая система подачи горячего воздуха без нагрева подошвы. При достижении указанных значений вода превращается в пар. Давление в пределах 0.35 Мпа. Через 150 секунд система готова для эксплуатации. В моделях предусмотрена защита от перегрева, эти функции обеспечивают термостат и предохранитель. В случае, если режим пара превышает нормативные значения, срабатывает автоотключение ТЭНа. Когда градусы снижаются, автоматически включается нагрев. При поломке термостата предохранитель обеспечивает безопасность работы. Если он перегорает, отключается вся цепь. После замены предохранителя использование девайса можно продолжить.

Электрическая схема

Схема электроутюга с парогенератором состоит из следующих частей:

  • евровилки с заземлением;
  • реле КМ – с цепями питания обмотки;
  • SK – датчика положения;
  • терморегулятора;
  • соединительной колодки;
  • термозащиты;
  • ТЭНа;
  • индикаторных ламп.

Датчик положения с реле КМ выполняют функции защиты. Там же располагается светодиодный индикатор включения.

Принцип работы различных функций

Производители предлагают различные функции электроутюгов для обеспечения удобства глажки. Перечислим основные:

  • автоматическое отключение и терморегулятор;
  • подача пара;
  • работа без регулятора;
  • система против образования капель;
  • отпаривание в вертикальном положении.

Рассмотрим по отдельности каждый вид.

Автоматическое отключение и терморегулятор

Отключение утюга в автоматическом режиме необходимо в целях пожарной безопасности. В конструкции находится нагревательный элемент. Чтобы не допустить возгорания, предохранитель отключает систему, если она находится:

  • 30 секунд в горизонтальном положении без использования;
  • около 10 минут без движения вертикально.

Указанные параметры приняты за стандарт безопасности. Основной принцип работы терморегулятора – подбор требуемого режима глажки разных по типу тканей. Это переключатель, при повороте которого выбирается заданное значение нагрева. По его достижению терморегулятор размыкает цепь, подача тока прекращается. Спустя несколько минут процесс возобновляется, нагрев продолжается.

Подача пара

Управление подачей пара осуществляется двумя кнопками. Первая осуществляет поступление пара через отверстия в подошве. При нажатии порция воды нагревается, превращается в пар, который подается к основанию. Если нажать на вторую кнопку, вода поступает к носику и разбрызгивается по ткани. Функция удобна при обработке сильно мятой одежды или белья и помогает тщательно разгладить все складки. В некоторых моделях используется функция парового удара (усиленная струя пара), которая помогает обработать плотную ткань со складками.

Если использовать неочищенную воду из-под крана, это приводит к образованию известкового налета на поверхности нагревательных элементов. Вода более жесткая по своему составу быстрее снижает эффект от нагрева и может привести к неисправности ТЭНов. Нужно следить за появлением ржавых пятен, частичек накипи при использовании бытового прибора. Своевременная очистка нагревательных элементов продлит срок службы.

В дорогой технике есть система фильтрации, которая обеспечивает подачу уже очищенной воды. Единица измерения подачи пара – граммы за 1 минуту. Средний показатель непрерывной подачи – 10-150 грамм/минуту. Если ткань не пересушили перед глажкой, достаточно 30 грамм за 1 минуту.

Работа без регулятора

В некоторых моделях применена функция бытового прибора с отпариванием без регулирования градусов и подачи пара. Производители предлагают пользователям гладить разные типы тканей (шелк, хлопок, лен, шерсть и т.д.) не задумываясь о переключении режимов глажки. Такие модели подходят для тонких тканей, где нет необходимости высоких значений нагревательного элемента. Для плотных изделий модели без регулирования температурного режима лучше не использовать.

Читать еще:  Как отрегулировать пластиковые окна своими руками видео

Система против образования капель

При парообразовании есть вероятность вытекания из отверстий на подошве капель воды. Причиной этого является инертность – изделие должно нагреться, чтобы набрать нужный режим. Если не все количество жидкости использовано при глажении, противокапельная система не позволит вытечь оставшейся воде из емкости после выключения. При включенном в сеть бытовом приборе она предотвращает от лишних капель на ткани.

Отпаривание в вертикальном положении

Очень удобно обрабатывать вещи горячим паром, не снимая их с вешалки в вертикальном положении. Заметим, контакта подошвы с тканью при таком процессе нет. Применяется такая функция для разглаживания изделий из ткани, которую нельзя выгладить при непосредственном контакте с нагревательным элементом.

Подобрать по характеристикам подходящую модель нужно с учетом следующих правил:

  • шнур изделия до 2 метров, в оплетке, лучше на вращающемся шарнире;
  • следует приобретать бытовой прибор с температурной настройкой большого диапазона;
  • оптимальный вес от 1.5 кг, более легким труднее будет разглаживать ткань.

Какую модель утюга выбрать для использования в быту? На этот вопрос мы постарались ответить, рассмотрев основные принципы работы и устройство основных модификаций.

Как самостоятельно отремонтировать утюг

Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.

Общее устройство

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:

  • Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
  • Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
  • Емкость/резервуар для воды, которая используется при отпаривании.
  • Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
  • Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Общее устройство электроутюга

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Что надо будет для работы

Для работы понадобится набор отверток — крестовых и плоских. Нужен будет широкий нож или ненужная пластиковая карта — поддевать части утюга с защелками. Для проверки целостности деталей нужен будет мультиметр (как им пользоваться читайте тут). Еще может потребоваться паяльник — это если придется менять какие-то запчасти.

Инструменты, которые могут понадобиться при ремонте утюга

Из инструментов все, но в процессе работы иногда нужна изолента или термоусадочные трубки, может потребоваться наждачная бумага, пассатижи.

Как разобрать утюг

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Сетевой шнур

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.

Проверяем целостность шнура электропитания

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.

Проверка работоспособности ТЭНа

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Проверяем терморегулятор

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Читать еще:  Как отрегулировать магнитный замок на межкомнатной двери

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.

Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Проверка предохранителя

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Система разбрызгивания пара

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

Как отрегулировать терморегулятор утюга

Отвернуть винт 15 (рис.2) и снять крышку 14, отвернуть винты 19, снять шайбу 18 и петли шнура. Снять диск 31 с пружиной 29 и циферблатом 28 и разобрать его на отдельные детали. Отвернуть два винта 32, снять корпус 10 с ручкой 25, головку 26 парорегулятора и пружинную шайбу 27. Снять бачок 9 с парорегулятором 34. Отвернуть винт 7 с шайбой 37 и винт 8. Снять блок 6 контактов. Заменить подошву 1 утюга.

Собирают электроутюг в обратной последовательности. Перед установкой диска 31 проверяют положение пластины 36. Она должна быть развернута по часовой стрелке до упора. Установить диск терморегулятора, надев его щелевидным отверстием на пластину 36 (широкий паз должен находиться против указателя на ручке 25) и закрепить диск пружиной 29, защелкнув ее до упора. Установить циферблат 28, вставив лапки в диапазон отверстия диска. Надпись « Лен » (или символ ···) на циферблате должна находиться против указателя на ручке.

Перед включением электроутюга в сеть следует проверить исправность электрической цепи в соответствии со схемой и проверить электрическую прочность изоляции мегаомметром. Напряжение проверки мегаомметра должно быть не менее 1000 В.

Замена парорегулятора.

Отвернуть винт 15 и снять крышку 14. Отвернуть винты 19, снять шайбу 18 и петли шнура 16 с вилкой. Снять диск 31 с пружиной 29 и циферблатом 28 и разобрать его на отдельные детали. После этого отвернуть два винта 32, снять корпус 10 с ручкой 25, головку 26 парорегулятора и пружинную шайбу 27. Из бачка вывернуть парорегулятор и ввинтить новый (парорегулятор в резьбе должен вращаться свободно, без заеданий). Затем электроутюг собрать. При необходимости заменить бачок и прокладку 35.

Замена головки парорегулятора.

Отвернуть винт 15 и снять крышку 14. Отвернуть винты 19, снять шайбу 18 и петли шнура. Диск 31 с пружиной 29 и циферблатом 28 снять и разобрать на отдельные детали. Отвернуть два винта 32, снять корпус 10 с ручкой 25, головку парорегулятора 26 и пружинную шайбу 27. Заменить головку парорегулятора 26 и при необходимости пружинную шайбу 27. На подошву 4 с бачком 9 и прокладкой 35 установить корпус 10 с ручкой 25. Одновременно в прорезь установить шайбу 27 и головку 26 парорегулятора в положение «Сухо». При этом флажок парорегулятора не должен доходить на 10. 15 мм до упора в ручке при закрытом клапане бачка.

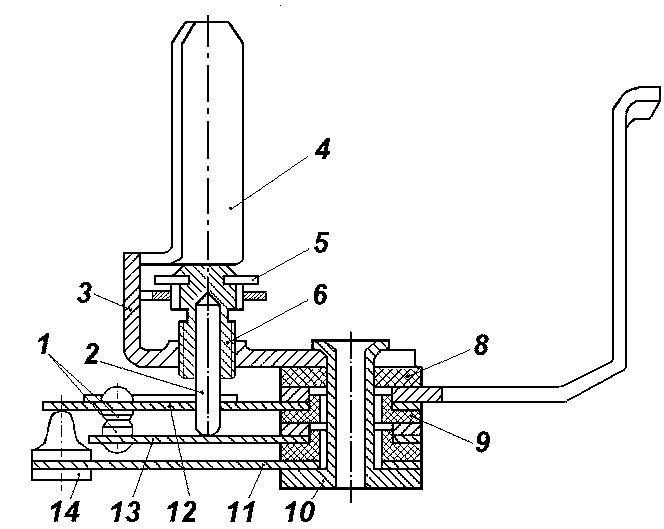

Рис. 3 Конструкция блока контактов терморегулятора электроутюга:

Как сделать ремонт утюга своими руками?

Утюги, как бытовые приборы появились уже давно. Они были громоздкие, тяжелые и неудобные в использовании. Плюсом этих устройств была их «неубиваемость» из-за простоты конструкции. Они приходили в негодность лишь тогда, когда раскаленный уголь прожигал их металлическое днище.

В наши дни утюг – это высокотехнологичное устройство, состоящее из нескольких узлов, имеющих точную настройку и слаженность работы.

Рис. 1. Ремонтируемый утюг

Когда это все нарушается, прибор барахлит и в конце концов выходит из строя. Происходит это из-за разных причин. Неправильная эксплуатация, падения прибора, использование хлорированной воды для парогенератора и многое другое. В итоге такой нужный прибор превращается в бесполезный кусок пластмассы и метала.

Что же делать, если любимый прибор перестал нагреваться? Главное не паниковать, а попробовать вернуть утюгу его работоспособность. Часто причина неисправности незначительна и легко устранима.

Ниже, в статье будет описан поиск неисправности электрического утюга и способ ее устранения и ремонта своими руками.

Из инструментов, понадобиться только крестовая отвертка, мультиметр или омметр и маленькие плоскогубцы, называемые «утиночками».

Хотя этот утюг не имеет парогенератора, но его электрическая схема и конструкция практически ни чем не отличается от первых. Поэтому метод диагностики и ремонта электрической части у них идентичен.

На фото 2 прибор, который не нагревается при включении его в сеть и вращении колеса терморегулятора.

Рис. 2. Вращаем регулятор, а утюг не нагревается

Напряжение в сети присутствует, визуально шнур и вилка не имеет видимых повреждений.

Судя по бирке (рисунок 3), мощность прибора составляет 1000 Вт. Это не большой показатель, так как попадаются экземпляры мощностью до 2500 Вт. Чем больше ватт потребляет утюг, тем быстрее он нагревается, но и больший ток проходит по его цепям и контактам. Поэтому такие приборы чаще подвержены условиям, при которых они выходят из строя.

Рис. 3. Технические характеристики

Как и у множества утюгов, начать следует со снятия задней крышки корпуса (рисунок 4). Она держится на одном винте, расположенном ровно посередине крышки.

Рис. 4. Снимаем заднюю крышку корпуса

С помощью крестовой отвертки откручиваем этот винт.

После того, как винт будет выкручен, крышка свободно снимется и можно будет увидеть входящие электрические цепи утюга.

Рис. 5. Электрические цепи утюга

Для удобства монтажа внутри находиться клеммник (рисунок 6), на который приходит входящий кабель. С другой стороны клеммника провода уходят глубже, внутрь устройства.

При большой мощности утюга в этом место могут происходить отгорания проводов или оплавление корпуса клеммника. Дело в том, что такой метод зажима винтами не совсем надежный, так как со временем соединение нагревается, и винт расшатывается.

Читать еще:  Как отрегулировать термоголовку на радиаторе отопления

При этом соединение еще больше греется и в итоге провод отгорает. И это место часто является слабым звеном в электрической цепи прибора.

Рис. 6. Клеммник

Но на фото все выглядит прекрасно. Никаких намеков на нагрев и тем более обрыв провода. Скорее всего, это из-за небольшой мощности нагревателя.

Значит, причина поломки кроется дальше, и чтобы добраться туда, необходимо снять верхнюю часть корпуса утюга (рисунок 7). Эта часть держится на четырех винтах, два сзади, и два спереди.

Но чтобы в дальнейшем было удобно производить разборку, необходимо снять зажим шнура, который держится на двух винтах.

Рис. 7. снимаем верхнюю часть корпуса утюга

С помощью той же крестовой отвертки откручиваем один винт и послабляем другой.

Когда шнур освободится, вытягиваем его и откручиваем винты корпуса.

Рис. 8. откручиваем винты корпуса

Теперь переходим в переднюю часть. Оба винта в этом месте находятся под контейнером для воды. Это обычный пульверизатор, для орошения одежды перед глажкой.

Рис. 9. Надавливаем на кнопку фиксатора

Для его удаления надавливаем на кнопку фиксатора (рисунок 9), и вынимаем сам распылитель. Далее, достаем контейнер для воды.

Рис. 10. Вынимаем распылитель Рис. 11. Контейнер для воды

Под ним и скрываются два винта, скрепляющие корпус с подошвой утюга. Откручиваем один, а затем второй винты.

Рис. 12. Откручиваем 2 винта

После этих манипуляций верхняя крышка легко снимается.

Рис. 13. Снимаем верхнюю крышку

Остается только подошва с защитным кожухом и электрическими цепями.

Рис. 14. Подошва утюга

На фото 15 видно, что от клеммника отходит индикаторная лампа.

Рис. 15. Индикаторная лампочка

Она должна сигнализировать работу утюга, когда непосредственно на нагреватель подается напряжение сети.

По центру находиться движок терморегулятора (рисунок 16) с косым направляющим срезом. Этот срез необходим для состыковки колеса регулятора на верхней крышке с движком термодатчика.

Рис. 16. Движок терморегулятора

Вынимаем неоновую лампу с посадочного места (рисунок 17) и откручиваем три винта крепления защитного кожуха подошвы (рисунок 18).

Далее, необходимо отключить провода, идущие под кожух, иначе они будут мешать. Провода, как приходящие, так и отходящие имеют соответствующую окраску, поэтому маркировать их перед отсоединением нет никакой необходимости.

Рис. 17. Вынимаем лампочку Рис. 18. Откручиваем 3 винта крепления

Но перед этим проверяем, не в шнуре ли проблема. Для этого, соединяем выводы прибора, способного проверить цепь, с синим и коричневым проводами (рисунок 19). Эти цвета соответствуют фазе, и нулю сети 220 В. Крутим движок терморегулятора сначала в одну, а затем в другую сторону.

Прибор ничего не показывает, значит, обрыв находится дальше под защитным кожухом.

Рис. 19. Ищем обрыв цепи

По очереди откручиваем все зажимы проводов.

Рис. 20. Откручиваем остальные зажимы проводов

Вынув провода из зажимов, аккуратно снимаем защитный кожух.

Рис. 21. Снимаем защитный кожух

Кладем его в сторону и снова берем указатель цепи. Соединяем его концы с выводами нагревателя или ТЭНа. Прибор показывает, что ТЭН цел, и это хорошая новость, так как он впрессован в подошву утюга.

Рис. 22. Проверка ТЭНа

Остался только регулятор температуры.

На один из его выводов приходит коричневый провод, который идет непосредственно с сети. Соединив прибор с этим выводом термодатчика (рисунок 23), а также с белым проводом, который идет на второй его контакт, снова вращаем регулятор.

Рис. 23. Проверка терморегулятора

Ничего не происходит, значит, терморегулятор неисправен.

Что можно в таком случае сделать? Самое простое – это заменить регулятор. Но найти такой же, будет скорее всего проблематично, тем более рабочий.

Некоторые, закорачивают термодатчик куском провода, удаляя его таким образом из цепи.

Но это не выход, так как в лучшем случае, при перегреве утюг может спалить нежную ткань. А в худшем всю квартиру или дом, если его случайно оставить включенным в сеть. Поэтому соединение на прямую – не выход.

Что же тогда можно сделать? Просто подрегулировать биметаллическую пластину терморегулятора. Если присмотреться, то можно заметить, что контакты термореле разомкнуты в любом положении ручки регулятора.

Но если нажать пальцем на биметаллическую пластину, контакты в какой-то момент замкнутся. Значит нужно немного согнуть пластину и все должно заработать.

Берем «утиночки» и захватив ими пластину биметалла, чуть-чуть вращаем ее против часовой стрелки (рисунок 24 и 25).

Рис. 24. Вращаем пластину биметалла Рис. 25.

Делать это нужно максимально аккуратно и в среднем положении движка терморегулятора. В какой-то момент раздастся щелчок, и контакты замкнуться.

Дальше гнуть не нужно. Этого будет вполне достаточно, иначе, если сильно перегнуть пластину, реле в нужный момент не сработает.

Делаем замеры после доработки (рисунок 26). Видно, что контактная часть термодатчика замыкается.

Рис. 26. Замеры после доработки

Теперь заводим провода в отверстие кожуха и протягиваем их пальцами с другой стороны.

Рис. 27. Протягиваем провода

Закрепляем защитный кожух винтами.

Рис. 28. Завинчиваем кожух обратно

Далее соединяем провода на клемме согласно расцветке, тщательно прожав винты.

Рис. 29. Соединяем провода на клемме

Укладываем индикаторную лампу в предназначенное место.

Рис. 30. Укладываем индикаторную лампу

Провода также аккуратно выкладываем. Надеваем верхнюю часть корпуса и зажимаем винты ее крепления.

Очень важно, чтобы при соединении корпуса с подошвой (рисунок 31), ось колеса регулятора точно вошла в срез на движке термореле.

Чтобы проверить, правильно ли соединились эти две детали, нужно повращать колесо регулятора в разные стороны. Если оно фиксируется в двух направлениях, значит, все правильно соединилось и можно продолжать сборку.

Рис. 31. Корпус соединяем с подошвой

Закрепляем корпус винтами и ставим контейнер с пульверизатором.

Рис. 32. Ставим обратно контейнер с пульверизатором

Натягиваем шнур, и уложив его, закрепляем соответствующий зажим.

Рис. 33. Закрепляем зажим

Надеваем заднюю крышку и закручиваем последний винт.

Рис. 34. Ставим обратно заднюю крышку

Включаем утюг в сеть и вращаем колесо.

На фото 35 видно, что утюг включился и нагревается.

Рис. 35. Утюг работает

В какой-то момент он сам отключился, набрав нужную температуру.

Крутим колесо на максимум, и он снова включился. Можно считать, что регулятор работает корректно и в подходящий момент не подведет. На этом ремонт можно считать оконченным.

Следует помнить, что все работы нужно производить при отключенном от сети приборе.

Принцип работы электрического терморегулятора

Электрические терморегуляторы используются во всех без исключения нагревательных электроприборах: утюгах, электрочайниках, кондиционерах, конвекторах, водонагревателях и прочих приборах в которых используется электрический нагревательный элемент.

Электрические терморегуляторы, хотя и различаются по конструктивному исполнению, все же имеют общий принцип работы. Все они предназначены для автоматического поддержания температуры (воды, воздуха, поверхности самого прибора) в заданных пределах. Суть регулирования заключается в подключении нагревательного элемента, когда температура ниже заданной и отключении когда она начинает превышать заданный уровень или значение.

Рассмотрим более подробно работу регулятора, устанавливаемого в подавляющем большинстве моделей домашних утюгов. Основным компонентом терморегулятора является пластина из термозависимого материала (обычно используется биметалл). Эта пластина является регулирующей, обычно ее можно либо настраивать на заданную температуру вручную (в утюгах, нагревателях воздуха и воды), либо температура уже заранее задана заводом-изготовителем электроприбора (в электрочайниках). Эта пластина находится в тепловом контакте с нагревательным элементом или нагревательной средой (воздухом, водой). Кроме этого она управляет электрическими контактами, замыкающими и размыкающими электрическую цепь нагревательного элемента.

Если заданная температура ниже установленной, регулирующая пластина изогнута так, что электрические контакты находятся в замкнутом положении и через нагревательный элемент течет электрический ток. Как только температура начинает превышать установленный уровень, пластина изгибается в противоположную сторону, размыкая при этом контакты и отключая нагревательный элемент от электропитания.

В регулируемых терморегуляторах изменение значения температуры осуществляется механическим путем. В регуляторе находится специальный шток, который давит на часть регулирующей пластины. Степень давления регулируется при помощи ручки. Чем больше пластина зажата штоком, тем при меньшей температуре она сработает.

Более современные терморегуляторы, например используемые в водонагревателях thermex, имеют более совершенную конструкцию, но принцип работы практически не изменяется. Есть еще один класс регуляторов, которые используют немеханический принцип поддержания температуры. Они собраны из электрических компонентов, не редко включающих микросхемы. О них мы поговорим в следующих статьях.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
