Alpine ute-72bt как подключить блютуз

Если вы купили Alpine UTE-72BT и не хотите его выбрасывать

[UPDATE 14.06.2020]
Лучше сразу выбросить 🙂 Смотрите postscriptum

Предыстория
Купил я Ланос с мафоном JVC KD-X100. Спустя время я устал от хрипения штатной акустики и решил заняться многими любимым Автозвуком
Звук поменялся кардинально в лучшую сторону.
Какой трэк не возьми — он звучал по новому и по красочному.
Но было одно но… твиттера (высокочастотные динамики/пищалки) ужасно цикали (‘тс/ц’ в составе слова резали уши).
Лежал у меня от другой тачки Alpine UTE-185BT. Так вот там все было идеально с этими твиттерами, звук был потрясающий, хоть Alpine магнитола не басила так, как это делала JVC.
И начитавшись интернетов, я решил прокачать JVC.
Но успешно спалил магнитолу пытаясь подключить панельку в разобранном виде… замкнул соседние контакты…
Решено было покупать магнитолу и с блютузом, т.к. я за безопасное вождение. Т.к. Alpine звучал отлично на верхах, было решено брать что-то из их линейки.

сабж
Купил я значит Alpine UTE-72BT.
Начитался о проблемах с блютузом — обновил прошивку на последнюю с офф сайта.
И когда подключил, чуть не обрыгался… Звук полнейший шлак! Как такой уважаемый брэнд позволил выпустить такую магнитолу, когда магнитолы в 2 раза дешевле играют лучше во всем… ну кроме верхов?!
Это просто ШЛАК!
Звук плоский, будто поют из «ванной», чуть лучше чем с «туалета» 🙂
Можно накрутить Media Xpander, или даже нужно, и обязательно покрутить обязательно 3х полосный эквалайзер, особенно на низах!
Media Xpander стоял на 2 из 3, средняя частота бас диапазона 80Hz, сам бас +2 и ширина… не помню уже.
Звук становится по лучше, но не понятным, но совсем не желаемый и требуемый от головы Alpine.
И это говорит вам, не музыкант!
Короче парни, из такой серии брать мафон можно не ниже UTE-92BT, хоть я ее не слушал, но советую из соображений, что она не может быть хуже UTE-72BT, которую можно просто напросто выбрасывать в мусорку если ее не переделывать. И просто сравнивая компоненты — там аудиопроцессор на голову выше стоит…
Так есть еще косяки с самопроизвольным изменением громкости на пару уровней и русским языком, которые меня не коснулись или не беспокоят, с английским у меня нет проблем 🙂
UTE-92BT
Микроконтроллер — TMPM32BC2DFG
Радио/ЦАП — TEA6636
Контроллер питания — TB2920
Усилок — STPA003OD-4WX
Звуковой процессор — BD37067FV

UTE-72BT
Микроконтроллер — TMPM32BC2DFG
Радио/ЦАП — TEA6636
Контроллер питания — TB2920
Усилок — TB2959HQ
Звуковой процессор — BD37541FS

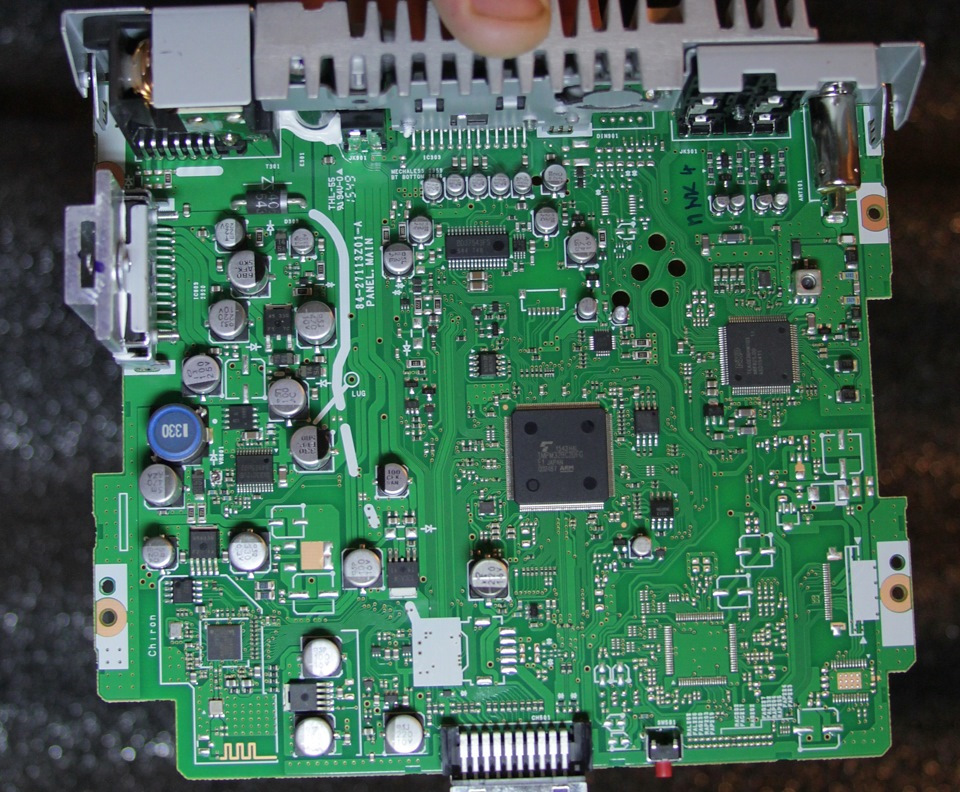

Фото платы UTE-72BT до переделки (фото взял тут)

С обратной стороны нет ничего интересного 🙂
Я перепаивал и менял конденсаторы два раза. Сильных изменений после второй переделки я не заметил, но думаю она будет предпочтительней.

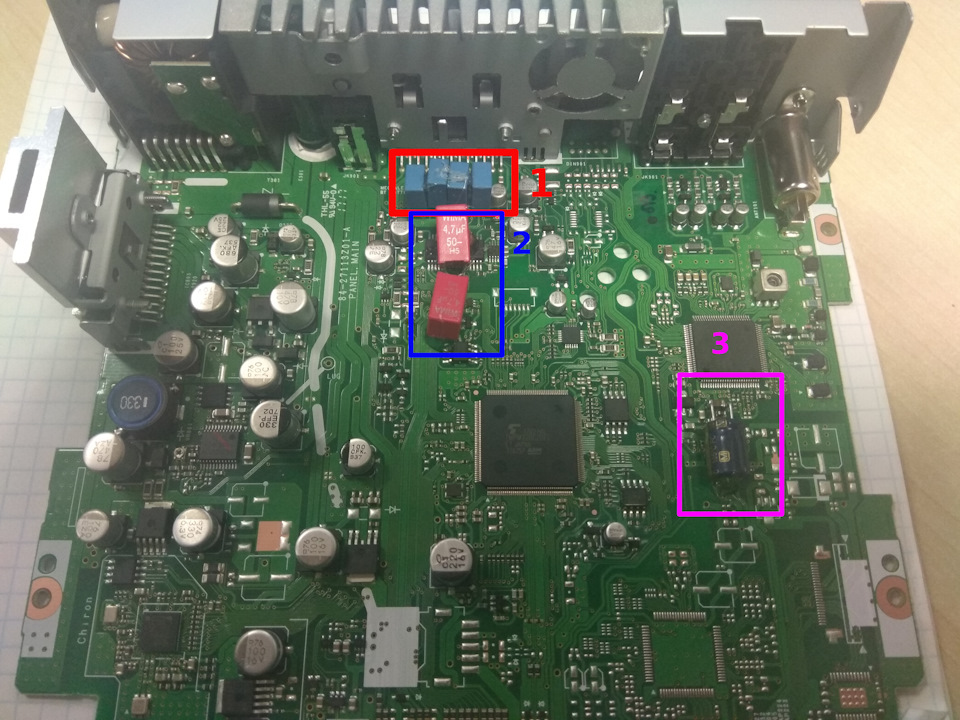

Вариант №1

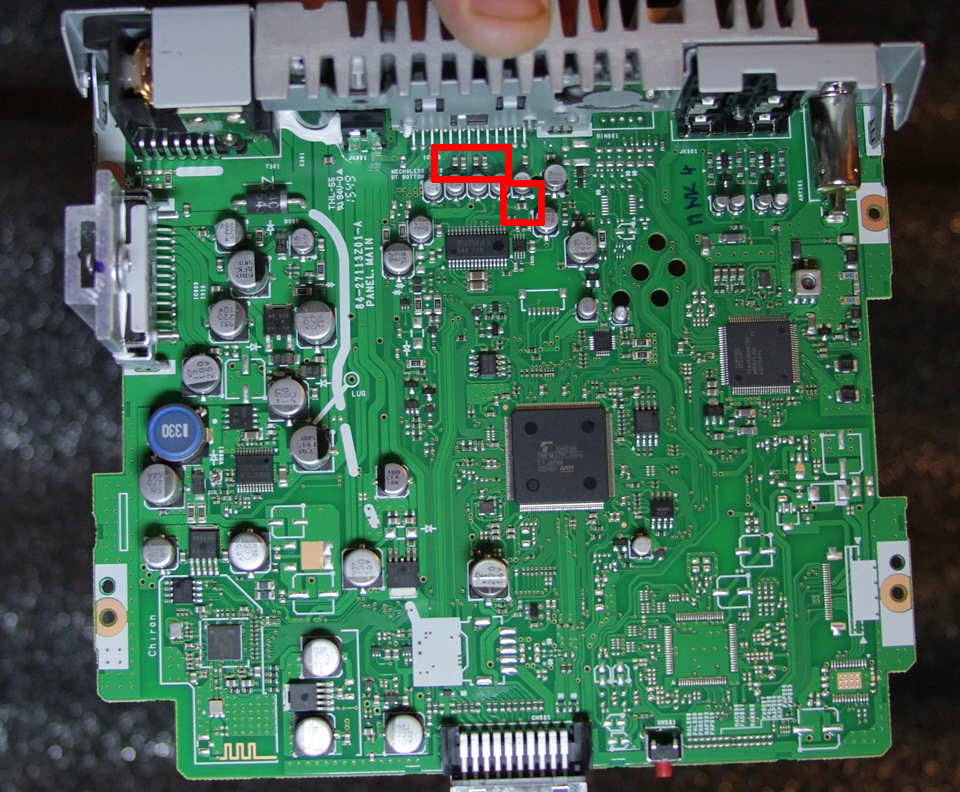

В указанных местах замкнуть или поставить перемычки вместо пяти конденсаторов

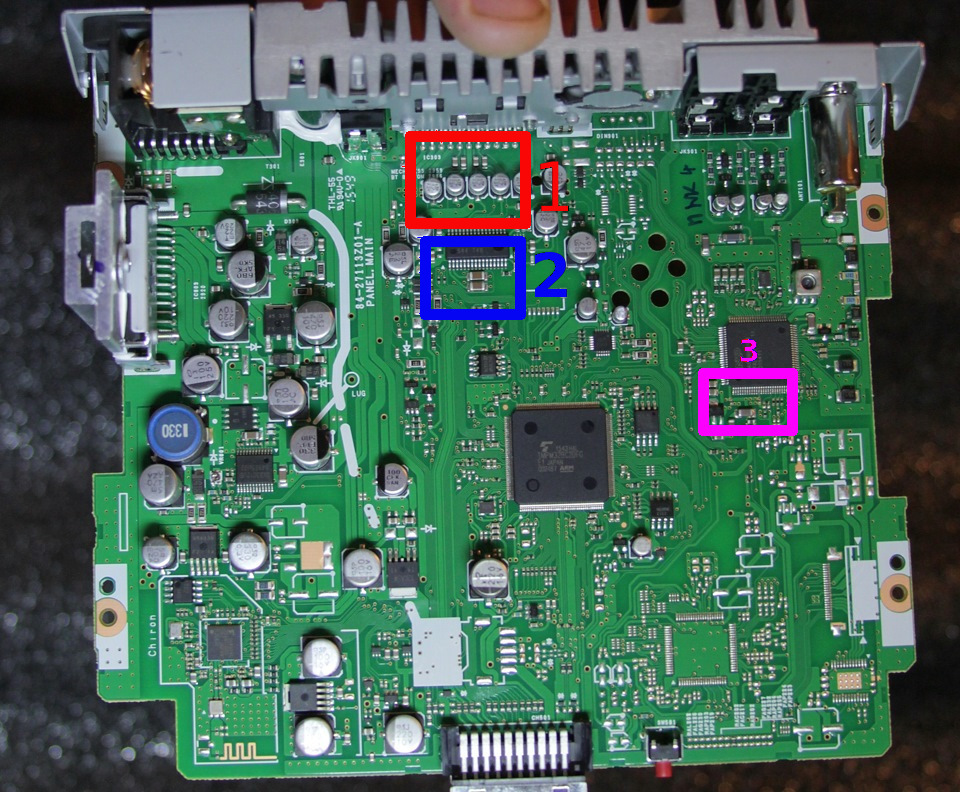

Под номерами 1 и 2 стоят разделительные конденсаторы, которые значительно могут влиять на звук, т.к. они его как раз и выделают из сигнала что на них приходит. Чем меньше их емкость тем сильней они режут низа.
В месте под номером 1, стоят последовательно два конденсатора, керамический SMD и электролитический 4.7мкф на каждый канал. Вместо двух последовательно включенных ставим один пленочный конденсатор на 0.47мкф. Итого, 4 шт по 0.47мкф.
В месте под номером 2, ставим два пленочных конденсатора на 4.7мкф вместо двух керамических SMD конденсатора. Итого, 2 шт по 4.7мкф.
В месте под номером 3, ставим электролитический конденсатор на 100-150мкф 25-35В, для улучшение питания ЦАП (преобразовывает цифровое аудио в аналоговое).

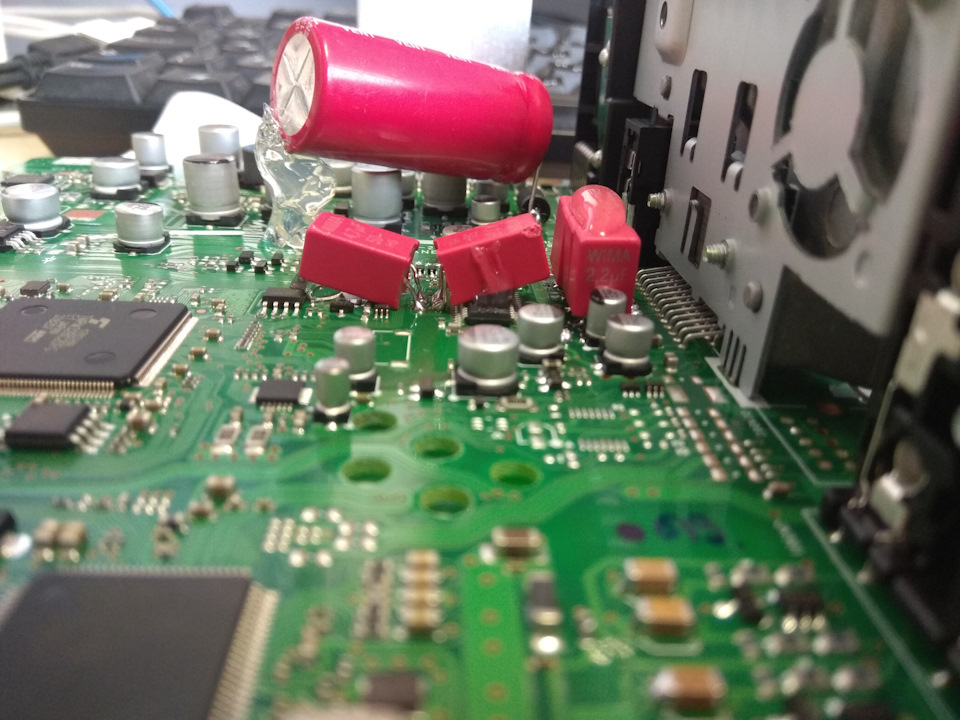

Компоненты желательно немного закрепить на термоклей, т.к. в машине присутствуют вибрации, а такой навесной монтаж от вибрации может повредить дорожки…

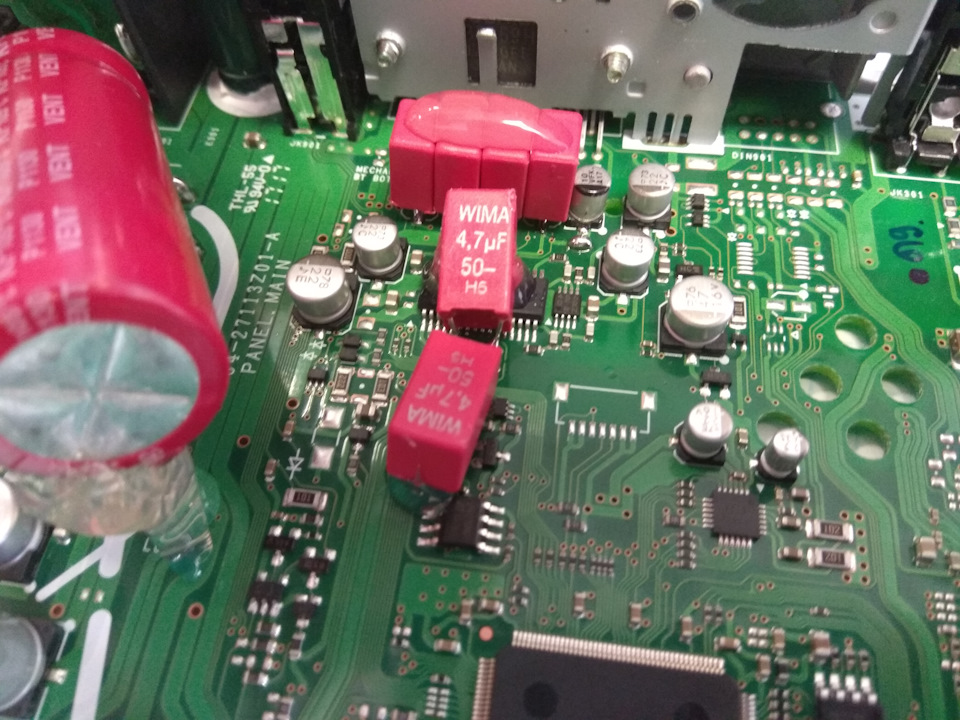

Вариант №2

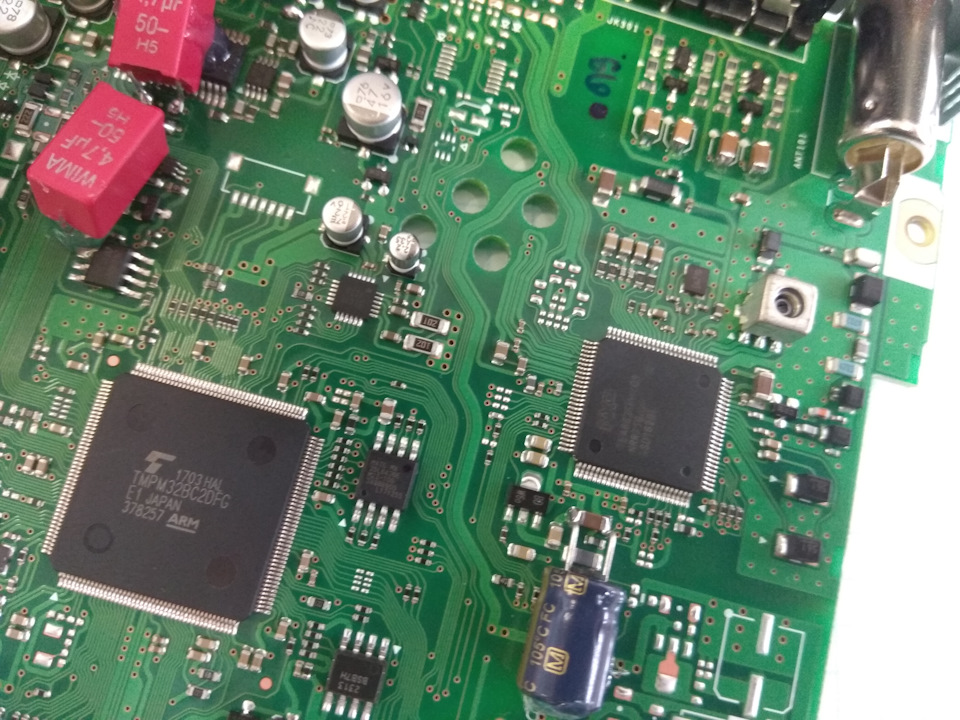

Тут все видно по фото, относительно первого варианта…

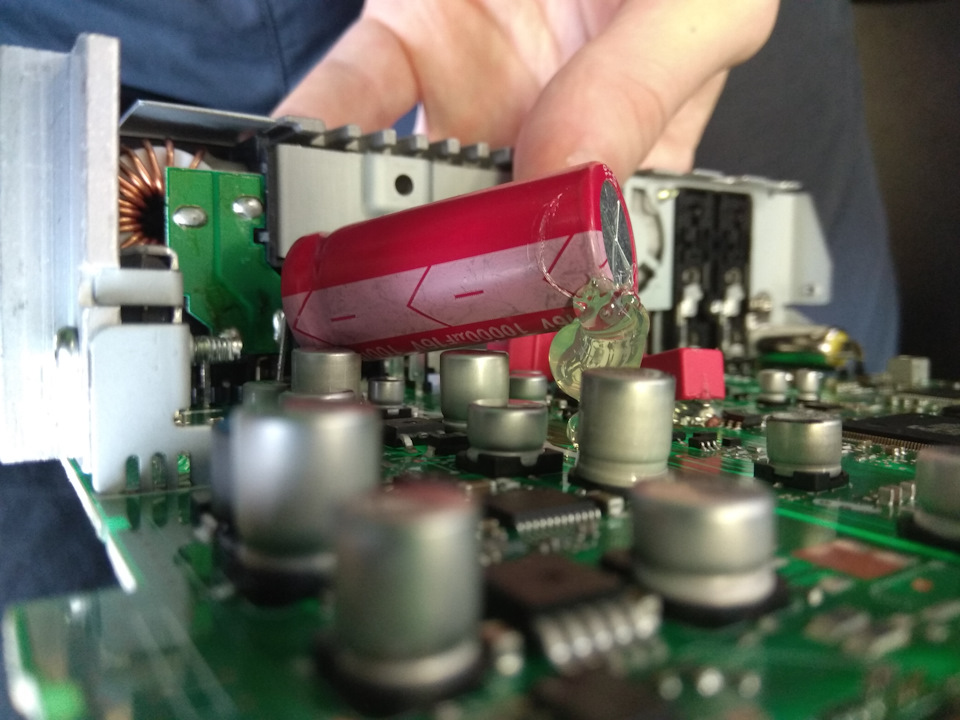

Добавил конденсатор 10000мкф 16В на питание магнитолы, припаяв его параллельно к шунтирующему диоду (защищает от переполюсовки)

Конденсаторы (4шт) на усилитель мощности емкостью 0.47мкф (синего цвета) заменил на пленочные 2.2мкф

Меняем электролитический конденсатор 4.7мкф на 10мкф 35В

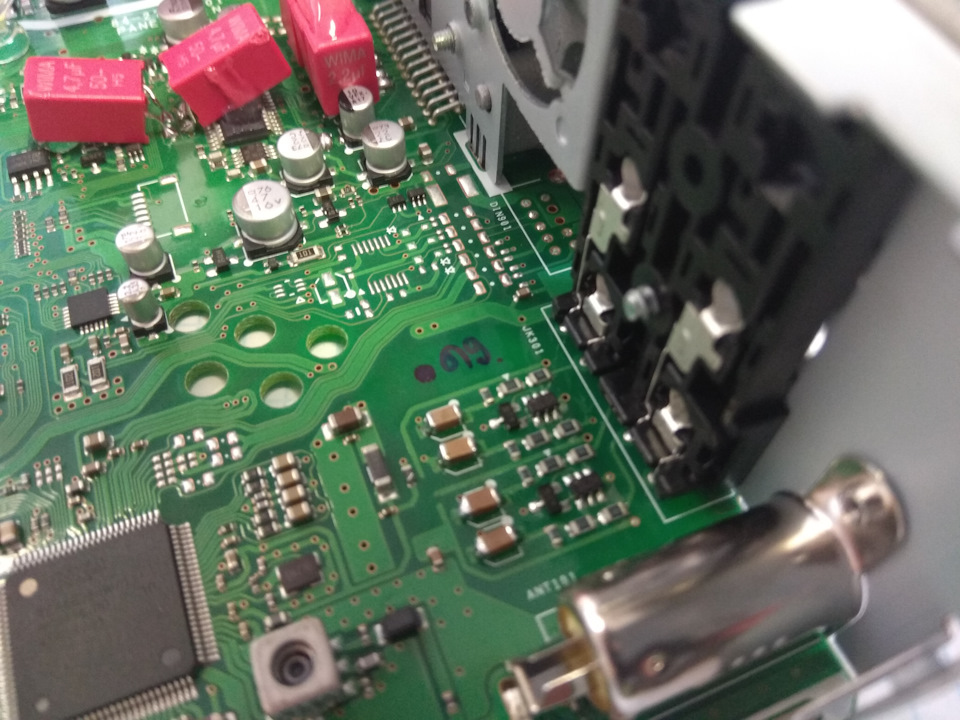

И заменил конденсаторы на линейном выходе — 4шт электролитических 3.3мкф на керамические SMD 10мкф (хотел пленочные на 4.7мкф, но тупо не помещаются из-за коротких ножек).

PS:
В результате проделанной работы, про режим Medai Xpander можно забыть.
Достаточно зайти в трехполосный эквалайзер, выставить центральную частоту на 60-80Hz и поднять уровень басов на +3…+5 единиц.
И только после проделанной работы, магнитола звучит на том уровне, когда можно сказать, что это звук от Alpine ничего не изменится радикально, просто станет чуть лучше по АЧХ… и пока вы паяете, просто забываете как звучит нормальный Alpine, например CDE-185BT или UTE-92BT.

Использование bluetooth, Настройка перед использованием, О bluetooth – Инструкция по эксплуатации Alpine CDE-173BT

Страница 26: Перед использованием функции bluetooth

  • Текст
  • Оригинал

* На рисунке изображена модель CDE-173BT.

Настройка перед использованием

BLUETOOTH — это беспроводная технология, которая позволяет
устанавливать связь между мобильным устройством или
персональным компьютером на небольших расстояниях. С
помощью этой технологии можно осуществлять вызовы по
мобильному телефону в режиме Hands-Free или осуществлять
передачу данных между устройствами с поддержкой BLUETOOTH.
Передача данных с помощью BLUETOOTH доступна в
нелицензированном диапазоне 2,4 ГГц, если расстояние между
устройствами составляет не более 10 метров. Для получения
дополнительной информации посетите домашнюю страницу
BLUETOOTH (http://www.bluetooth.com).

Примечания

• Некоторые устройства с поддержкой BLUETOOTH не удастся

подключить к данному устройству в зависимости от версии
BLUETOOTH.

• Правильная работа данного устройства со всеми

устройствами с поддержкой BLUETOOTH не гарантируется.
Для получения информации об обращении с устройством с
поддержкой BT обратитесь к своему дилеру ALPINE или
посетите веб-сайт ALPINE.

• В некоторых условиях беспроводное соединение BLUETOOTH

может быть неустойчивым.

• Прежде чем выполнить телефонный звонок или настройку,

обязательно остановите машину в безопасном месте.

• Функции могут отличаться в зависимости от подключенных

устройств с поддержкой BLUETOOTH. Для получения
дополнительной информации см. руководство пользователя
портативной навигационной системы.

• При поиске данного устройства с помощью телефона с

поддержкой BLUETOOTH, имя устройства отобразится как
название модели “Alpine CD Receiver” (только для модели
CDE-174BT/CDE-173BT)/“Alpine Digital Media Receiver” (только
для модели UTE-72BT).

Перед использованием функции телефона “BLUETOOTH”
необходимо выполнить следующие настройки.

Установите для параметра “BT IN” значение ON, если
требуется использовать функцию телефона Hands-Free
или BT Audio. См. в разделе “Настройка соединения
BLUETOOTH (BT IN)” на стр. 27
.

Примечание

• Перед использованием функции устройства BLUETOOTH, его

Подробную информацию об управлении с устройства с
поддержкой BLUETOOTH см. в руководстве пользователя
устройства с поддержкой BLUETOOTH.

Согласование BLUETOOTH-совместимых
устройств с поддержкой SSP (Secure Simple
Pairing)

При использовании устройства с поддержкой
BLUETOOTH выберите “Alpine CD Receiver” (только для
модели CDE-174BT/CDE-173BT)/“Alpine Digital Media
Receiver” (только для модели UTE-72BT) для
согласования.

С помощью Поворотный регулятор переключите
значение на экране с “PAIR NO” на “PAIR YES”, а затем
нажмите

Если выбрано значение “PAIR NO”, подключение будет
отменено.

Если согласование завершено успешно, на экране на
несколько секунд отобразится сообщение
“CONNECTED”. Затем главное устройство вернется в
прежнее состояние.

Согласование BLUETOOTH-совместимых
устройств без поддержки SSP (Secure Simple
Pairing)

При использовании устройства с поддержкой
BLUETOOTH выберите “Alpine CD Receiver” (только для
модели CDE-174BT/CDE-173BT)/“Alpine Digital Media
Receiver” (только для модели UTE-72BT) для
согласования.

Введите PIN-код (“0000”) на устройстве с поддержкой
BLUETOOTH.

Примечание

• Значение PIN-кода “0000”.

Если согласование завершено успешно, на экране на
несколько секунд отобразится сообщение
“CONNECTED”. Затем главное устройство вернется в
прежнее состояние.
