Jvc kd-x50bt как подключить блютуз

Как я магнитолу с блютузом вколхаживал

После 2ух попыток ремонта yatour-а было принято окончательное решение — замена штатного ГУ на что-то хорошее. Первоначально планировался инсталл JVC KD-X320BT с пищалками, но в последний момент этого ГУ которого в izshop.by не оказалось в наличии, кто-бы мог подумать, гребенные продажники эта схема развода покупателей на бабки стара как мир , естественно мне предложили купить JVC KD-X33MBT, которая была дороже, подумав я согласился, при этом отказавшись от пищалок:

1) В ней аж 3 линейных выхода, что позволяет построить в будущем (не исключено, что в другой машине) весьма серъезную аудиосистему.
2) Модель на год новее, что приносит плюшки в виде 1.5А выхода на USB, больше поддерживаемых аудио-форматов.
3) Эта магнитола — для яхт. Машина утонет — магнитола в теории останется жить, так себе преимущество на самом деле, ага.

Собственно я когда-то подрабатывал звукорежиссером, так что представление о том как все должно работать у меня есть, и честно говоря некоторые решения в автомобильной акустике вызывают улыбку в виду определённой специфики. Например то, что почти все дешевые магнитолы хвастают тем что читают flac — несжатый формат аудио-записей. Это-ж сколько тысяч долларов должна стоить аудио-система в машине, чтобы слышать разницу между 1000 кб/c и 320 кб/c?)) Я то в своих ath-m50x не всегда ее слышу, а тут такой пёрл. Ну да ладно, сегодня не об этом. Факт в том, что установкой этого дела именно в машине я занимался впервые, и это было весело.

Закал все что надо в магазине с доставкой, приехал с работы, ну думаю, разберу всё, пока жду курьера. Поставлю за часик, ведь все должно быть, как говориться bolt-on. Разобрал, курьер привёз магнитолу, все вроде хорошо. Но тут-то я смотрю, начинаю замечать что среди всей этой кучи ISO-переходников есть неувязочка, ISO-разъем не подходит в магнитолу, у магнитолы свой разъём, и получается что между ISO-разъемом и магнитолой, у меня 2 пачки голых проводов. Ну епрст! Нахрен тогда нужны эти универсальные разъемы? Уважаемая JVC-Kenwood, ну нацепите вы iso-фишку на конец своего провода, те ребята кому она не нужна, отрежут ее нахрен, а 90% людей скажут спасибо. Не знаю, может это из-за того что моя магнитола для яхт, или это у всех так? В любом случае это было уже не важно, ведь уже стемнело, а моя машина выглядела вот так:

В виду этого был срочно вызван мой старый товарищ RA-270 который помог мне со сращиванием проводов вот такими клемами:

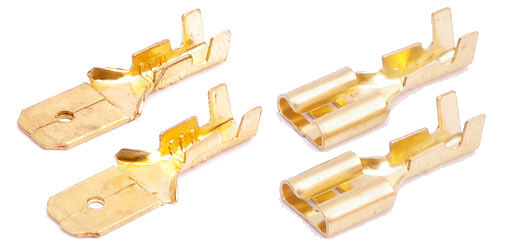

Все это было закатано в термо-трубки. Ну чтож, пол-часа работы и можно подключать, подключили — работает! Отлично, начинаем собирать и понимаем, что переходная рамка CARAV вааще не подходит, ни по креплениям, ни по размеру магнитолы (магнитола слишком глубоко сидит)…
Ну супер-супер. 23:00, два мужика копаются с фонариком в машине с развороченным салоном. Хоть бы милицию кто вызвал — тоже мне, активное гражданское общество! Было принято решение доработать напильником канцелярским ножом разогретым на газовой плите. Доработали. Собрали. Микрофон для громкой связи по блютузу теперь делит место с датчиком объема от сигналки:

Остальное не важно — было уже 0:30, пора спать!

На следующий день, когда было светло я увидел в салоне своей машины вот такой кромешный п*****:

Ух, подумал я, когда узнал цены на аква-принт. «Ну да фиг с ним, сейчас мы всё заколхозим» — в миллионный раз была произнесена мной эта фраза за последние сутки. Задушил всю громкость чтобы не спалить стандартные колонки к херам, поехал на работу. Еду себе, звук вообще не ахти, (естественно, без настройки-то), и чую запах плавящегося пластика, фейспалм, да. Выключаю всё, перебираю в голове события вчерашнего вечера, пытаюсь вспомнить где могли накосячить. И тут доходит — мы прижали радиатором охлаждения магнитолы жгут проводов магнитолы!

Вечером приезжаю, разбираю все в сотый раз, с помощью хомутиков жгут проводов освобождается от радиатора (провода не пострадали):

Переходная рамка шлифуется и полируется:

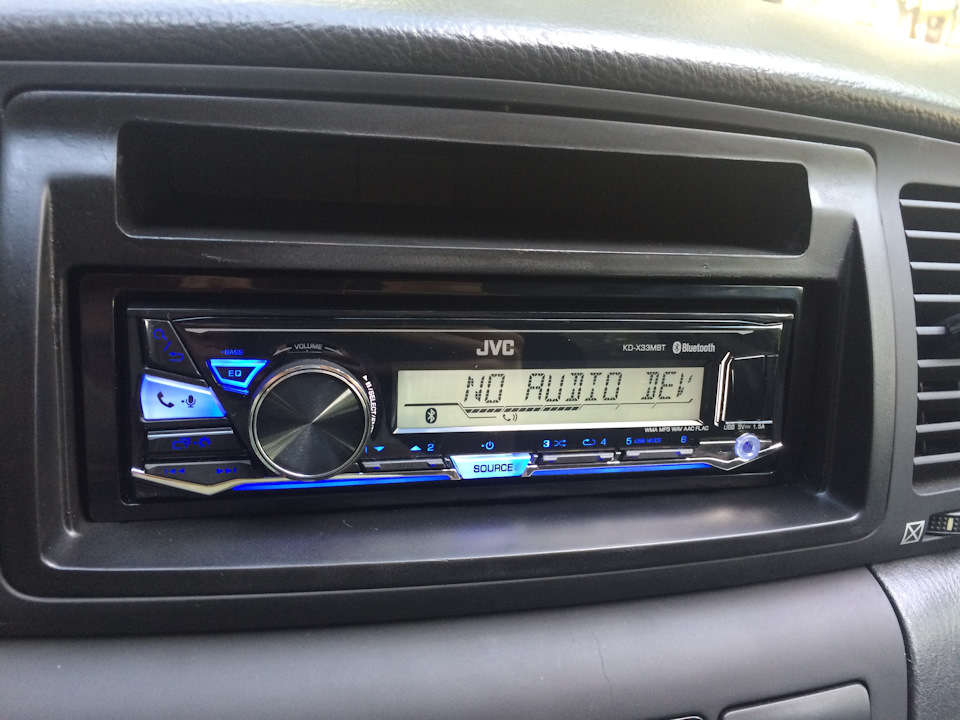

Всё-равно выглядит очень не очень. Ну да черт с ним, надо уже настроить звук! Так что про настройку. Опытным путем, ещё до установки новой ГУ, с помощью тестового диска wavecor.co.uk было на слух определено, что стандартная магнитола имеет HPF настроенный на 60 Гц. Инными словами, она начинает резать низкие частоты начиная с 60 Гц и ниже, на 20 Гц звука уже почти нет. Выбрал в новом ГУ размер динамиков 13СМ для перестраховки, (тоже мне «настройка» почему просто нельзя ограничить примерную выходную мощность усилителя с поправкой на импеданс системы, придумали какую-то хрень размер динамиков, блин.) HPF на 60 Гц со «сваливанием» 8dB/oct. Может и многовато, но бассок получается сочный 🙂 Особенно повеселила настройка параметра amplifer gain — увидев это в меню я подумал «да неужели?», ага счас, 2 параметра LOW и HIGH 😀 Если обратиться к инструкции по магнитоле, то LOW надо выставлять когда динамики меньше 50w. Тоже не ясно что значит 50w — это пиковая мощность или номинальная? Зная продажных маркетологов, делим пиковую мощность на 2 и получаем реальную мощность динамиков 25 Ватт. Да и в инструкции написано, что полный спектр частот играется магнитолой с минимальным коэф. искажений при мощности 22w в канал. Вот это уже ближе к правде! Компания fujitsu ten, которая производит динамики для нашей машины, такой фигнёй не занимается, и на динамиках честно написано: 17.5w.

Итак, что имеем:

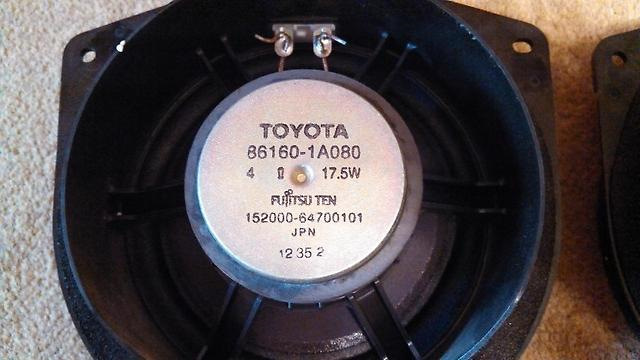

SPK SIZE: 13CM
HPF: 60Hz — 8db/oct
Tweeter к сожалению, NONE
AMP GAIN Low
BASS BOOST: +01, ходим по лезвию, потому что я дурачок это забавно.
EQ стандартная «птичка», +03 на 60Hz, 00 на 1 kHz, +02 на 16kHz, возможно в комментариях будет много вони, но нравится мне такой звук, как хочу — так и слушаю.
Проездил так уже неделю почти, пока все динамики живы 😉

Что сказать по звуку — бас такой же как и в стоке, а вот середина и верха гораздо более чистые вышли. С одной стороны это хорошо, а с другой, теперь слышны абсолютно все огрехи штатных колонок и акустики. Если стандартная магнитола своим мусором в звуке это прятала, и было «ну басс вроде ничо» то теперь отчётливо ясно что аудио-система нуждается в доработке. Но это, если и будет, то только в следующей машине. В любом случае, нажимать кнопочку на магнитоле, и общаться с siri не беря телефон в руки — это ахренеть как удобно, а громкая связь — просто песня. Bluetooth это вещь, за которую однозначно стоит заплатить.

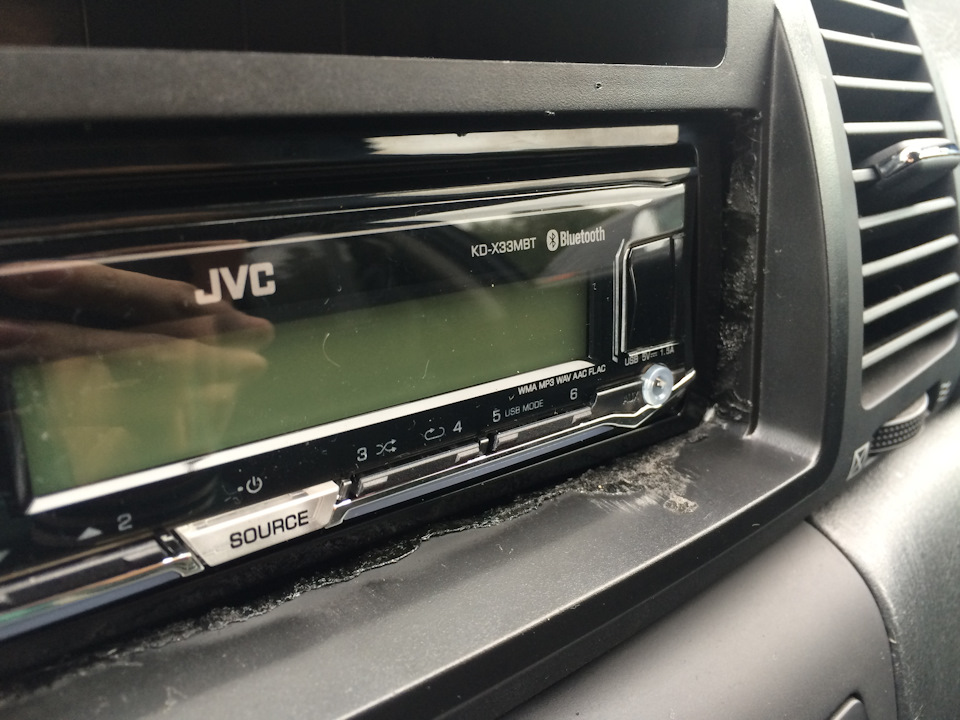

Меня всё еще не устраивал внешний вид переходной рамки, по этому с помощью моего старого друга RA-270 было решено её «протереть» шкуркой и покрасить.

Ну вот как то так. По самой магнитоле — был такой прикол что она зависла, во время быстрого отключения/включения зажигания. Кнопочка Reset под панелью решила проблему. Видимо не просто так в меню есть пункт F/W update, чтож, если JVC-Kenwood решила сэкономить на QA-инженерах, что сделало мне магнитолу дешевле, почему бы и нет, только выпускайте обновления пожалуйста. На данный момент обновлений прошивки на магнитолу нет, что печально.
Всем мир!

Частый вопрос: Как включить Bluetooth на магнитоле JVC?

Чтобы настроить данную функцию, необходимо использовать кнопку config. В появившемся меню отыскать функцию Bluetooth и включить ее. Поможет в проведении данных манипуляций колесо menu-tune. После этого можно добавлять новые устройства для сопряжения.

Как подключиться по Bluetooth к магнитоле JVC?

1 Найдите и выберите “JVC UNIT” на устройстве Bluetooth. На дисплее мигает надпись “BT PAIRING”. Для некоторых устройств Bluetooth после поиска может сначала потребоваться ввод PIN-кода. 2 Выполните (A) или (B), в зависимости от того, что прокручивается на дисплее.

  1. Как подключить буфер в машину
  2. Какое масло заливать в хендай крета
  3. Куда подключить камеру заднего вида
  4. Как включить магнитолу пионер
  5. Ваз 2107 подключение магнитолы
  6. Как поставить сабвуфер в машину
  7. Как установить магнитолу в ваз 2107
  8. Подключение усилителя к штатной магнитоле киа рио
  9. Что такое акб в машине

Как подключиться к магнитоле через Bluetooth?

  1. Нужно переключить магнитолу в режим Bluetooth (BT AUDIO). …
  2. Открываем настройки Bluetooth на телефоне и выбираем там нашу магнитолу. …
  3. На магнитоле скорее всего понадобится подтвердить подключение. …
  4. Все подключилось!

Как подключить магнитолу Джи Ви Си?

Для правильной распиновки используется следующая схема подключения автомагнитолы JVC:

  1. провод, обозначенный красным, присоединяется на 12 В плюс;
  2. провод, обозначенный синим, присоединяют к управлению антенной;
  3. желтый провод подключают через ЗЗ на плюс;
  4. провод, обозначенный белым, идет к левому динамику;

Как подключить андроид к магнитоле JVC?

1) Убедитесь в том, что транспортное средство находится на стоянке, и стояночный тормоз включен. 2) Запустите приложение JVC Smartphone Control» в Android-совместимом устройстве. 3) Подключите Android-совместимое устройство к AV-ресиверу JVC с использованием MHL или HDMI. 4) Нажмите [HOME] —> [Apps] на AV-ресивере.

Сколько стоит магнитола JVC?

JVC KW-M730BTCD+MP3+USB+DVD ресивер с ЖК дисплеемЦена: 22980 руб.
JVC KD-X351BTMP3+USB ресивер со съемной панельюЦена: 5600 руб.
JVC KD-X352BTMP3+USB ресивер со съемной панельюЦена: 5600 руб.
JVC KD-X380MDBTMP3+USB ресивер со съемной панельюЦена: 5600 руб.
JVC KD-X372BTMP3+USB ресивер со съемной панельюЦена: 5600 руб.

Как подключить блютуз адаптер к магнитоле?

Для подключения телефона к магнитоле включаем на нем Bluetooth и активируем «Видимость» телефона для других устройств. Сам адаптер через переходник вставляем в AUX аудио разъем и нажимаем большую кнопку включения на корпусе устройства — должны замигать красный и синий индикаторы.

Как включить Bluetooth на магнитоле пионер?

Чтобы настроить Bluetooth-сопряжение, надо знать, как подключить андроид к магнитоле. Для этого надо вставить AUX-гаджет в нужный разъем и включить его, нажав на соответствующую кнопку. Если Bluetooth-адаптер встроен, зайдите в параметры автомагнитолы и активируйте эту опцию.

Как включить режим сопряжения?

Двумя пальцами проведите вниз от строки состояния, чтобы открыть панель «Быстрые настройки». Нажмите на значок Настройки. Нажмите на переключатель Bluetooth Вкл./Выкл., чтобы включить или отключить соединение Bluetooth. Переведите устройство Bluetooth, к которому вы хотите подключиться, в режим сопряжения.

Можно ли слушать музыку через флешку в машине?

Чтобы послушать музыку через USB, прежде всего следует убедиться, что такой разъем присутствует у штатной магнитолы. … В меню телефона разрешите передачу данных через USB. Управлять проигрыванием можно через аудиосистему машины. По аналогичному алгоритму можно подключить телефон к магнитоле через через aux-соединение.

Какие цвета проводов на магнитоле?

Обозначение проводов по цветам

  • Плюс зажигания – красный;
  • Левый передний динамик – белый и белый с полосой;
  • Правый передний динамик – серый и серый с полосой;
  • Левый задний динамик – зеленый и зеленый с полосой;
  • Правый задний динамик – фиолетовый с фиолетовой полосой;
  • Антенна – синий;
  • Усилитель – синий с полосой.

Какой разъем на магнитоле JVC?

Сейчас JVC применяет стандартный 16 — пиновый разъем для подключения своих магнитол, распиновка которого не составит никакого труда, в отличие от старых разъемов.

Как подключить телефон к Мафону?

Процесс подключения смартфона к магнитоле крайне прост – достаточно вставить штекеры шнура в соответствующее гнездо смартфона и магнитолы. Такое подключение подразумевает, что проигрывателем выступает смартфон, а автомагнитола является усилителем. Все управление музыкой возможно только с меню смартфона.

Как подключить IPhone к андроид магнитоле?

Android магнитолыВыбрать авто!

Как выполнить подключение:

  1. Подключить Usb Lightning к IPhone.
  2. Подключить Usb Lightning к адаптеру CarPlay.
  3. Подключить адаптер Car Play к Головному устройству с помощью Usb кабеля.
  4. Запустить приложение ZBOX.
  5. Разблокировать ваш IPhone.
  6. Дождаться конца синхронизации.

Как включить AUX на JVC?

Как на такой магнитоле включить режим aux

режим должен включаться трёхкратным нажатием на ручку регулятора громкости. одно нажатие-CD,второе -радио, ну и третье AUX. а подключается так: чёрный штекер к магнитоле (в гнездо типа наушников) а тюльпаны к усилителю.

Как подключить телефон к магнитоле через блютуз: изучаем по пунктам

Одним из популярных производителей автомобильных магнитол является JVC. Магнитолы этой

  1. Подключение через Блютуз к магнитоле
  2. #1 Настройка Блютус на телефоне
  3. #2 Проверка магнитолы
  4. #3 Подключение
  5. Удаление зарегистрированного устройства, Режим проверки совместимости bluetooth
  6. Как подключить магнитолу
  7. Схема распиновки
  8. Hyundai Accent 2003, двигатель бензиновый 1.л., 105 л. с., передний привод, автоматическая коробка передач — аксессуары
  9. Hyundai Accent, 2008
  10. Hyundai Accent, 2007
  11. Hyundai Accent, 2004
  12. Hyundai Accent, 2008
  13. Магнитола JVC: особенности устройства
  14. Советы как подключить магнитолу jvc
  15. Способы подключения смартфона к автомагнитоле
  16. Bluetooth: громкая связь в автомобиль
  17. Как найти неисправность
  18. Если не включается
  19. Если не работают кнопки
  20. Случайный отзыв о нашей работе
  21. Регулировка звука, Выбор запрограммированного звука, Сохранение выбранных настроек
  22. Сколько стоит магнитола Сони?
  23. Статьи из журналов о JVC KD-X153 :
  24. Автомагнитолы JVC

Подключение через Блютуз к магнитоле

Предлагаю изучить пошаговую инструкцию о том, как с лёгкостью подключиться через Блютуз к магнитоле и применить полученные знания на практике! В первую очередь, создадим пару между смартфоном и магнитолой. Оба устройства должны иметь встроенный Блютуз-адаптер, быть видимыми друг для друга.

#1 Настройка Блютус на телефоне

Прежде чем начать подключение телефона к магнитоле в автомобиле через Блютуз, убедимся в том, что Bluetooth на смартфоне включен. Эти действия практически идентичны для iPhone и Android:

  • Зайти в настройки и проверить параметр «Bluetooth».

  • Убедиться, включена ли опция обнаружения телефона другими устройствами.

  • Отметить в настройках, чтобы смартфон был всё время в зоне видимости. Часть смартфонов настроены таким образом, что они остаются в сети лишь несколько минут.
  • Важно: если соединение с магнитолой не установить в течение некоторого времени, телефон также может выйти из зоны видимости. Первый раз я промучился с этим вопросом очень долго, забыв о данном нюансе.

#2 Проверка магнитолы

Теперь проверим, готова ли магнитола к подключению к телефону. В большинстве машин есть кнопка «Bluetooth» для запуска обнаружения гаджетов. В некоторых машинах для этого используются голосовые команды.

А однажды, когда я пытался помочь другу решить данную задачу – то нам не помогал ни один способ. Оказалось, что требовалось активировать меню на экране и следовать инструкциям там. При возникновении таких сложных ситуаций, чтобы выяснить, как на магнитоле в машине включить Блютуз, следует почитать руководство к авто. Этот раздел обычно называется «передача звука с телефона на аудиосистему» или «подключение устройств к информационно-развлекательной системе».

Кстати, даже если в вашей машине нет встроенного беспроводного адаптера, вы все равно можете подключить смартфон к автомагнитоле. В этом случае подключается внешний USB-Bluetooth модуль. Стоит он недорого (от 150 до 500 рублей), и выглядит как флешка.

#3 Подключение

Для подключения есть два варианта: поиск телефоном магнитолы и наоборот. В первом случае, выбираем в смартфоне свою магнитолу из всего списка гаджетов вокруг. Я, к примеру, регулярно вижу чей-то компьютер и пару чужих наушников.

Во втором варианте запускаем обнаружение на магнитоле и следуем инструкциям на экране – у разных моделей они отличаются.

  1. После соединения на экране появится пароль.
  2. Чтобы подключить Блютуз к магнитоле в машине, введите пароль на экране телефона, и тогда и они будут сопряжены.
  3. Если экрана нет, то информацию о пароле можно найти в руководстве. Многие авто снабжены стандартными вариантами, вроде «111» или «1234».

Если машина старой модели или подержанная, то подключение с первого раза может не произойти по причине плохой совместимости или сбоев в работе устройств. При любых проблемах все действия тщательно повторяем заново.

Теперь гаджет подключён к аудиосистеме и связан с магнитолой. А у нас появляются две замечательные возможности:

  • принимать звонки через аудиосистему машины.
  • слушать музыку из памяти телефона или из интернета.

Более подробно о каждой из них мы и рассказываем ниже!

Кстати, подробно про блютуз адаптер для автомагнитолы мы рассказывали в другой нашей статье.

Удаление зарегистрированного устройства, Режим проверки совместимости bluetooth

  • Изображение
  • Текст

Подключение/отключение

зарегистрированного

устройства вручную

2 Выберите .

Когда идет подключение изделия к устройству,

на дисплее прокручивается сообщение

Когда устройство подключено, на дисплее

прокручивается сообщение “CONNECTED”

3 Выберите желаемое устройство.

4 Нажмите MENU, чтобы выйти.

Рассоединение

2 Выберите .

Когда устройство отключено, на дисплее

прокручивается сообщение “DISCONNECT”

3 Выберите желаемое устройство.

4 Нажмите MENU, чтобы выйти.

Удаление зарегистрированного

После удаления устройства отображается

2 Выберите .

3 Нажмите MENU, чтобы выйти.

Режим проверки

совместимости Bluetooth

Можно проверить подключение

поддерживаемого профиля между устройством

Bluetooth и данным устройством.

прибл. 3 секунды)

Отображается “BLUETOOTH”)“CHECK MODE”.

“SEARCH NOW USING PHONE”#“PIN IS 0000” –

1 Войдите в режим проверки.

2 Найдите и выберите “JVC UNIT” на

устройстве Bluetooth в течение 3 минут.

3 Выполните сопряжение (A), (B) или (C) в

зависимости от того, что отображается на

(A) “PAIRING”#“XXXXXX” (ключ доступа 6

Удостоверьтесь, что ключ доступа на данном

изделии и устройстве Bluetooth одинаков, затем

обратитесь к устройству Bluetooth, чтобы

подтвердить ключ доступа.

(B) “PAIRING”#“PIN IS 0000”:

Введите “0000” на устройстве Bluetooth.

Подтвердите сопряжение на устройстве

После успешного сопряжения осуществляется

отображение “PAIRING OK”#“[Имя устройства]” и

запускается проверка совместимости Bluetooth.

Если отображается “CONNECT NOW USING

PHONE”, для продолжения работы используйте

устройство Bluetooth, чтобы иметь доступ к

Результаты подключения мерцают на дисплее.

“H.FREE OK” *1 и/или “A. STREAM OK” *2 #“[Имя

“CONNCT FAIL”)“TRY CONNECT”: Не

*1 : Совместимо с профилем громкой связи

*2 : Совместимо с профилем расширенного

распространения звука (A2DP)

Через 30 секунд отображается “PAIRING DELETED”

в подтверждение того, что сопряжение удалено,

и устройство выходит из режима проверки.

Чтобы отменить режим проверки, выключите

устройство, удерживая нажатой кнопку

Удалите сопряжение на устройстве Bluetooth

до сопряжения с этим устройством. (‘ стр. 11)

Соединение Bluetooth

Как подключить магнитолу

Подключить магнитолу можно 2 способами в зависимости от того, новый автомобиль или нет.
В современных новых автомобилях есть ICO переходник. Он универсальный, и при его наличии с подключением справится практически любой водитель. Все, что нужно будет сделать для подключения магнитолы — следовать указаниям инструкции.

Такой универсальный переходник есть не во всех автомобилях. В модификациях старого типа подключение магнитолы выполнялось присоединением напрямую. Чтобы это сделать, необходимо было знать последовательность при подключении.

Перед тем как подключать магнитолу, нужно отключить источники питания. Когда это не получается сделать, то провода подлежат тщательной зачистке, пайке. Затем они изолируются. К массе и тем проводам, которые соединены с динамиками, плюсовыми клеммами лучше не прикасаться.

Используют медный провод с несколькими жилами, диаметром от 4 мм с установкой предохранителя. С клеммами расстояние от них до предохранителя превышает 40 см.

Схема распиновки

Для правильной распиновки используется следующая схема подключения автомагнитолы JVC:

  • провод, обозначенный красным, присоединяется на 12 В плюс;
  • провод, обозначенный синим, присоединяют к управлению антенной;
  • желтый провод подключают через ЗЗ на плюс;
  • провод, обозначенный белым, идет к левому динамику;
  • черный провод идет к корпусу (масса);
  • зеленый провод подключают к левому заднему динамику;
  • серый провод идет к переднему правому динамику;
  • фиолетовый провод идет к правому заднему динамику.

Кроме этой схемы подсоединения важно, что минусовые провода имеют полосы: черную, серую или белую. Предохранитель важен на красном проводе, как и в том случае, если соединить провода красный и желтый.
