Pioneer fh-x700bt как подключить блютуз

Как включить блютуз на магнитоле Pioneer (Пионер) и подключить телефон на Андроид

  1. Включение блютуз
  2. Сопряжение устройств
  3. Возможные проблемы и их решение

Сопряжение автомобиля и Bluetooth-устройств необходимо для сбора и обработки данных бортового компьютера, настройки и регулировки некоторых его параметров, передачи медиаконтента и соединения с мобильным телефоном для работы со звонками в формате Hands Free. У многих пользователей возникает вопрос, как включить блютуз на магнитоле Пионер.

Включение блютуз

Не все модели магнитолы Пионер оборудованы встроенным Bluetooth-адаптером. Несмотря на это они могут предоставить владельцу возможность использовать беспроводные технологии после подключения через AUX-выход Bluetooth-техники.

Алгоритм настройки автомагнитолы с Bluetooth-модулем на борту и съемного AUX-приспособления отличается незначительно.

В инструкции к Pioneer описано, как подключить телефон на платформе «Андроид» к магнитоле. На первом этапе к ней надо подсоединить через USB телефон.

Чтобы узнать, как подключить телефон к магнитоле через блютуз, нет необходимости читать инструкцию, т. к. это делается так же, как и соединение смартфона с помощью беспроводных технологий с другими устройствами. Подключение может производиться со смартфона и с автомобильной магнитолы. При этом будут задействованы оба устройства, но в зависимости от способа соединения одно из них будет использовано больше. Техника подключения в этих 2 вариантах отличается.

В 1-м случае надо зайти в настройки смартфона и активировать функцию Bluetooth. Затем проведите сканирование для нахождения поблизости устройств, доступных для подключения. В ближайшее время на дисплее гаджета появится иконка автомобиля, его название или надпись с маркой магнитолы. Нажмите на это название и одобрите подключение выбранного устройства.

После этого на дисплее автомобильной магнитолы высветится запрос на разрешение подключения мобильного телефона. Когда соединение установлено, можно воспроизводить музыку со смартфона на магнитоле.

2-й способ похож на предыдущий. Для подключения Bluetooth надо зайти в параметры автомагнитолы, найти эту опцию и активировать ее. Затем выберите пункт «Поиск свободных устройств» и ждите, пока на дисплее не появится нужное название устройства. Подключитесь к смартфону. После этого на экране гаджета появится запрос на разрешение подключения, который надо подтвердить. Устройства будут взаимодействовать, и вы сможете пользоваться возможностями блютуз-технологии.

Сопряжение устройств

Чтобы настроить Bluetooth-сопряжение, надо знать, как подключить андроид к магнитоле. Для этого надо вставить AUX-гаджет в нужный разъем и включить его, нажав на соответствующую кнопку. Если Bluetooth-адаптер встроен, зайдите в параметры автомагнитолы и активируйте эту опцию.

Для использования Bluetooth-аудиоплеера надо активировать источник сигнала BT AUDIO, выполнив следующие действия:

  1. Войдите в меню исходных настроек.
  2. С помощью MULTI-CONTROL найдите BT AUDIO.
  3. Чтобы включить источник сигнала BT AUDIO, нажмите MULTI-CONTROL.

Чтобы выключить источник сигнала BT AUDIO, надо нажать еще раз на MULTI-CONTROL.

Если вы хотите с помощью беспроводной технологии Bluetooth настроить к магнитоле Pioneer дополнительные функции (встроенный или опционный микрофон), в меню исходных настроек с помощью MULTI-CONTROL выберите пункт BT MIC.

После этого нажмите еще раз MULTI-CONTROL, чтобы выбрать оптимальные настройки:

  • при наличии встроенного микрофона — ! BT MIC :INT;
  • для опционного микрофона, подключенного к данной магнитоле — ! BT MIC :EXT.

Рассказываем, как сделать блютуз в магнитолу через адаптер собственными руками. Главные достоинства и недостатки работы через адаптер, а также совместимость с другими устройствами.

Возможные проблемы и их решение

У некоторых пользователей возникают проблемы в случае, когда для подключения телефона к автомагнитоле методом блютуз-технологии надо ввести PIN-код на мобильном, чтобы разрешить соединение. По умолчанию в гаджетах установлен код 0000, но его можно изменить следующим образом:

  1. Заранее введите PIN-код телефона в магнитолу.
  2. Войдите в меню исходных настроек.
  3. Используя MULTI-CONTROL, вы берите придуманный PIN CODE и вводите каждую цифру, после ввода нажмите «INPUT».
  4. Чтобы выбрать нужную цифру, поверните MULTI-CONTROL вверх или вниз. Переместить курсор на позицию предыдущего или последующего символа можно поворотом рычага вправо или влево.
  5. Для сохранения PIN-кода (до 16 цифр) нажмите MULTI-CONTROL после ввода данных.

Если вы ввели неверный PIN-код, его можно изменить сразу после сохранения, повернув MULTI-CONTROL в правую сторону.

При возникновении затруднений при подключении смартфона к автомагнитоле с помощью Bluetooth обратитесь к мастеру по ремонту автомагнитол.

Первое полноценное ГУ 2DIN в Приорку — Pioneer FH-X700BT.

Записки из прошлого.

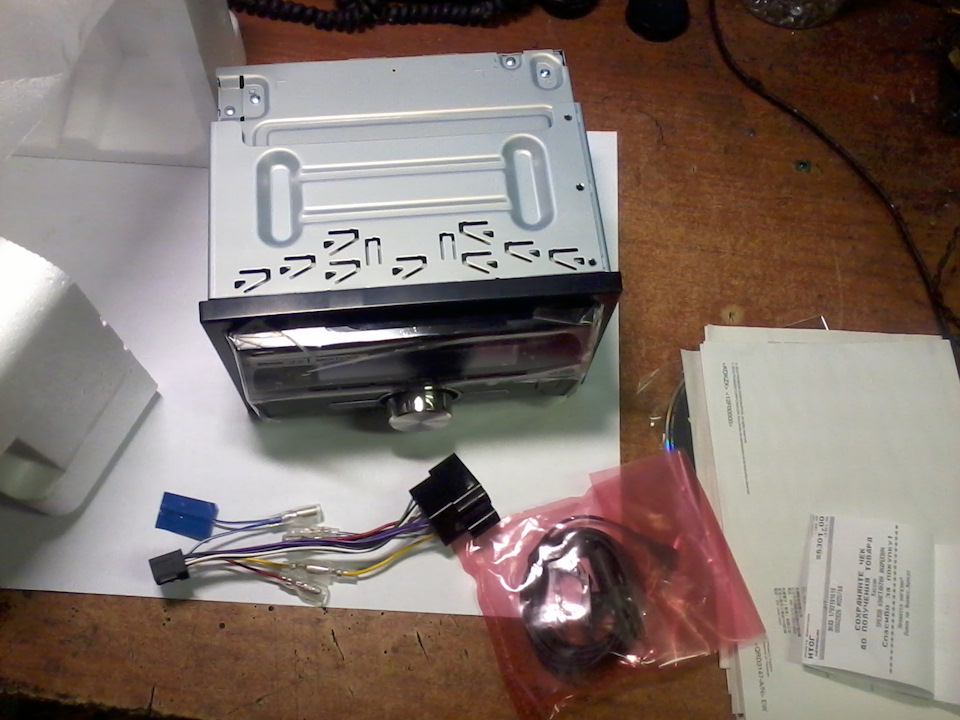

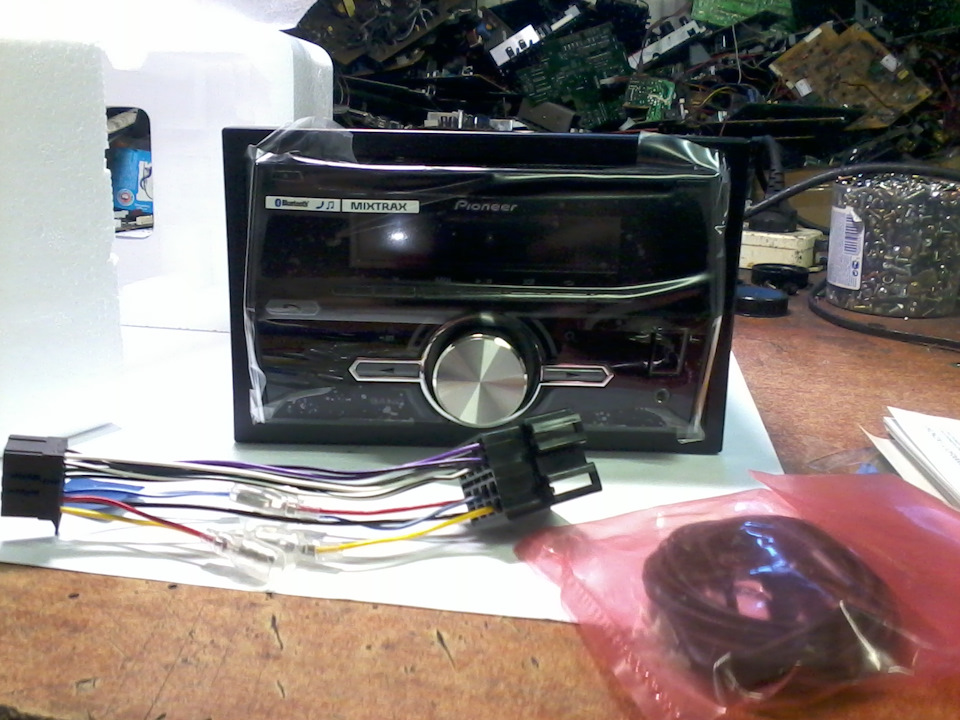

Ну вот и я установил себе Pioneer FH-X700BT. Еле успел купить в Питере. Начали дорожать и пропадать из магазинов.

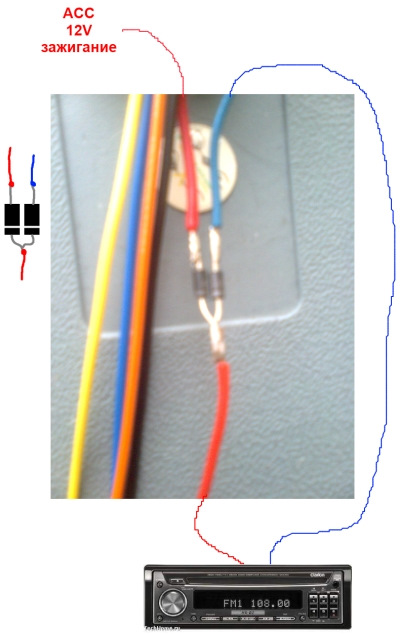

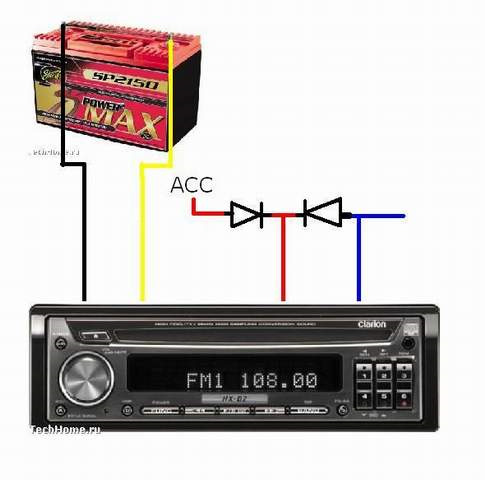

На штатном кабеле-переходнике сразу сделал диодную развязку для работы магнитолы без включенного зажигания. Как это работает:

1. Включаем зажигание.
2. Включаем магнитолу (кнопкой на морде).
3. Выключаем зажигание (магнитола работает)
4. Слушаем до посинения.
5. Посинели.
6. Выключили магнитолу (кнопка на морде).

Соединять вместе красный и жёлтый провод на данном аппарате категорически не рекомендуется. В этом случае, даже в полностью выключенном состоянии, магнитола потребляет 150 мА (0.15А). Проверял на стенде. На фото диоды видны в красной темоусадке.

Красный провод от диода подключил к желто-синему проводу кнопки обогрева заднего стекла (ЗАЖИГАНИЕ).

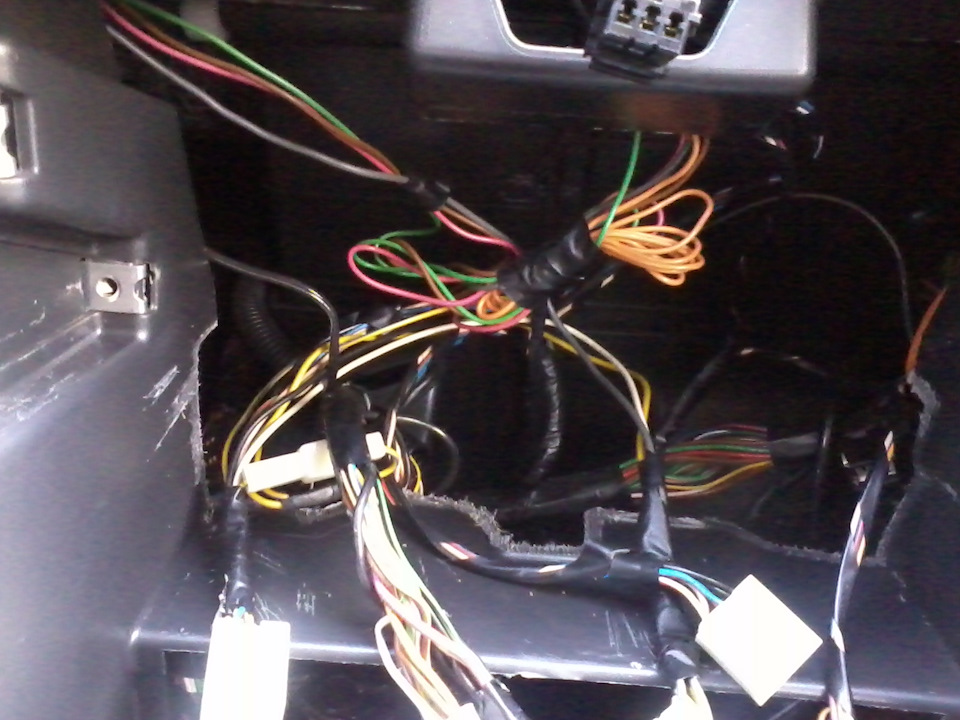

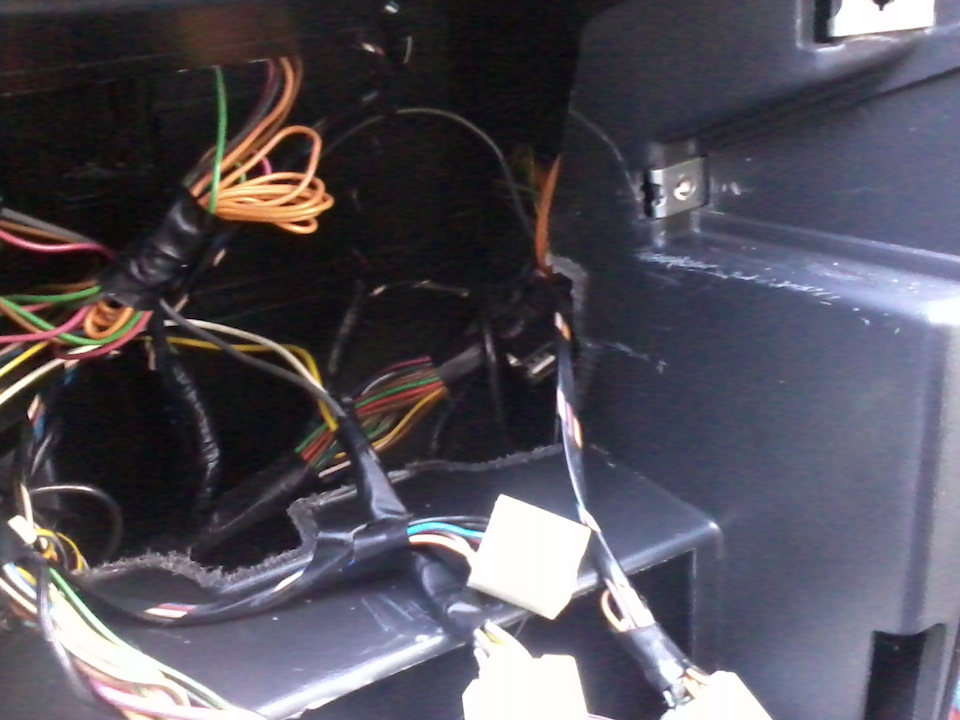

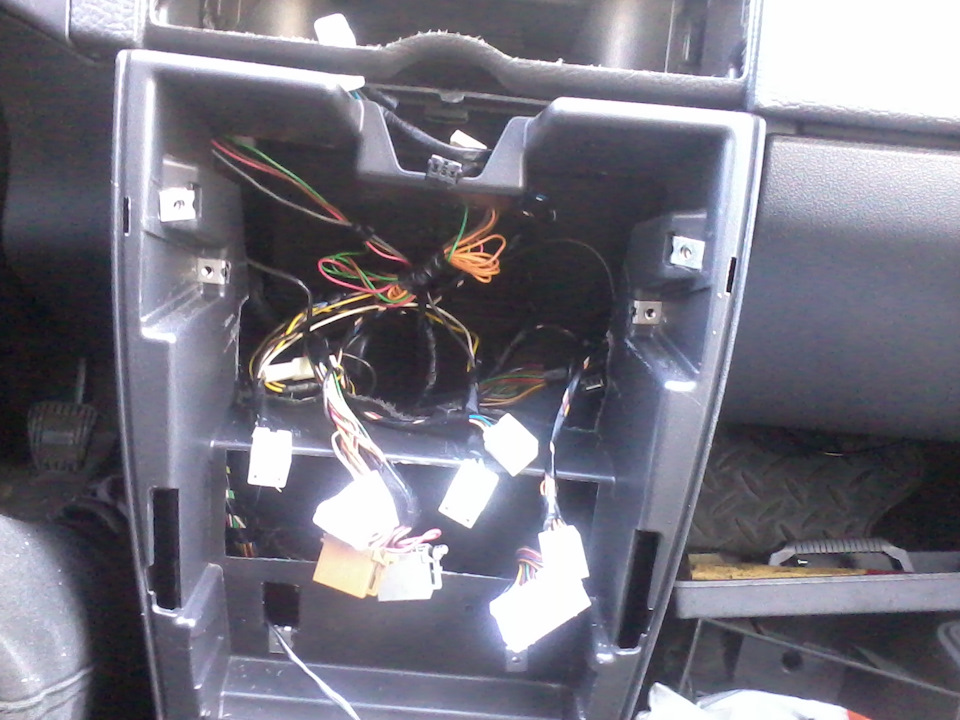

Потом разобрал консоль и стал пилить, предварительно сняв отсек-нИшу для 1DIN (два самореза). Использовал ножовочное полотно для металла. Пилить надо очень аккуратно! Вблизи куча проводов, надо придерживать их рукой. В сетИ попадалось фото, где проводка была испорчена при данной операции.

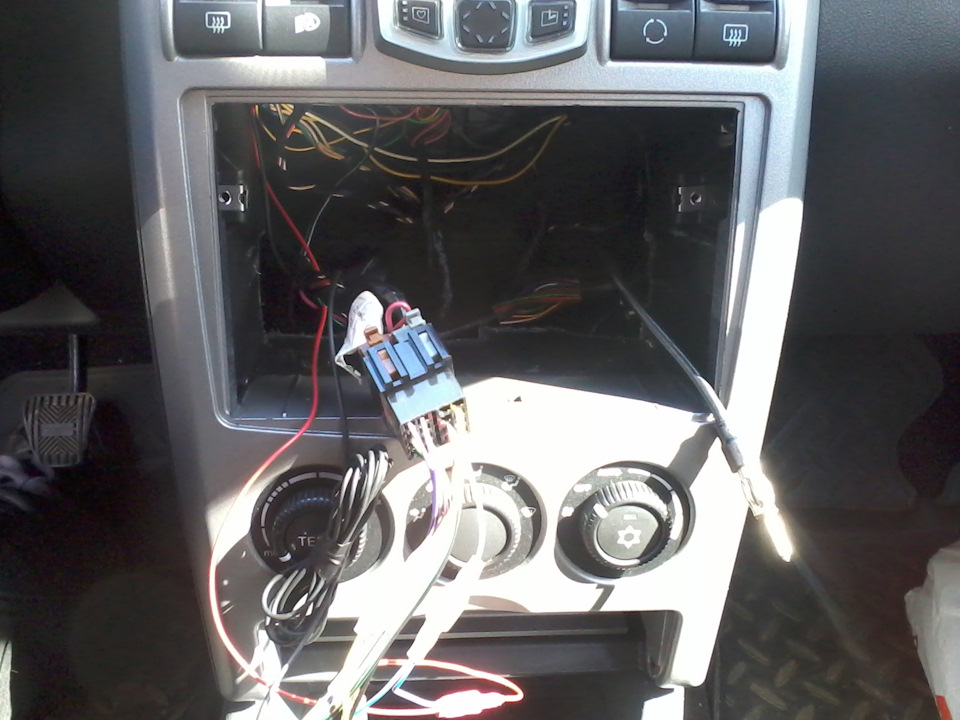

Перед финальной установкой корзины. У консоли спиливается задняя часть. На боковинках надо оставить 10…15 мм, а нижнюю полочку надо оставить сантиметров 5 — она будет поддержкой для корзины. По всей правой и левой стороне консоли надо спилить напильником на всей плоскости где-то 1 — 1.5мм пластмассы, а то корзина не влезет. При примерке сами всё увидите. В сети попалось фото, где корзину умудрились запихать в консоль без увеличения отверстия по ширине… Печальное зрелище — корзину сверху и снизу выгнуло в дугу… По высоте всех размеров хватает. Примеряйте корзину в консоль и смотрите, как и где будут поджиматься фиксирующие выступы корзины. Это важно, ибо это будет основное крепление. В нижней полочке я сделал два прямоугольных отверстия для загиба туда фиксаторов.

Перед загибом выступов, корзину надо максимально сильно вдавить в консоль и в таком положении аккуратно загибать фиксаторы.

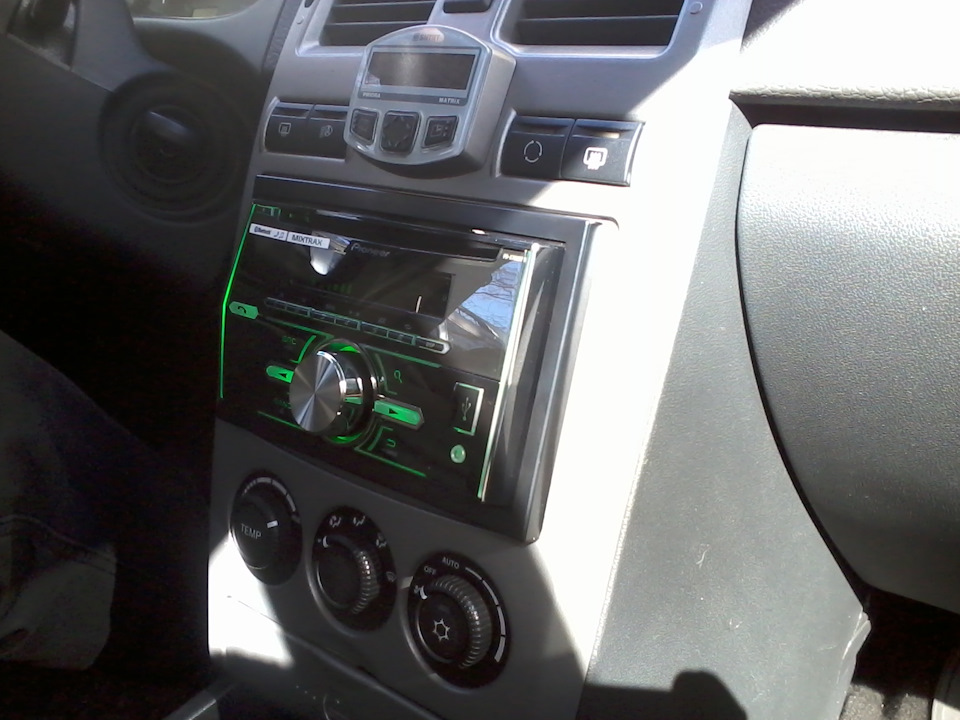

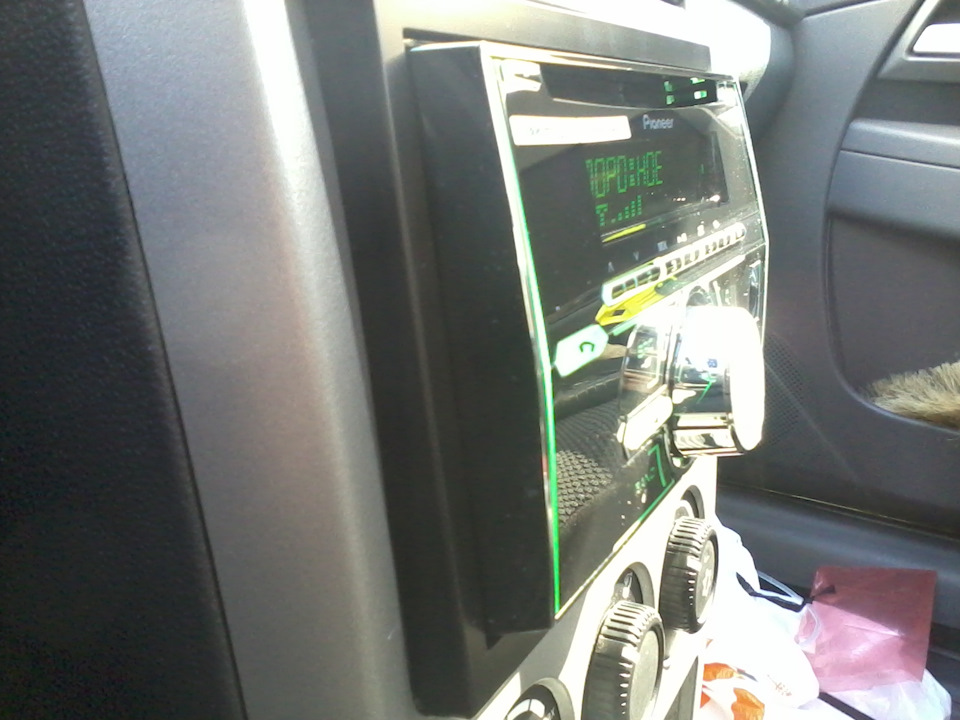

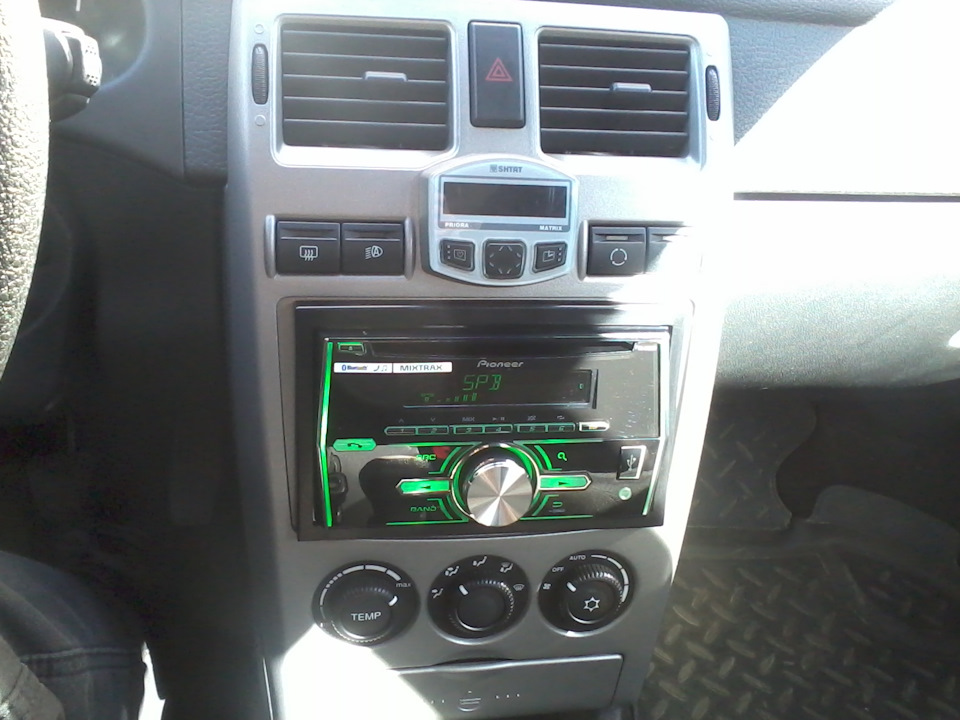

Установлена. Внутренние нижние углы штатной рамки надо чуть подпилить напильником, что бы она встала до конца. Для антенны сделал удлинитель из отрезка 70 см коаксиально кабеля 50 Ом и двух разъёмов для магнитолы (давным давно был куплен антенный удлинитель на 4 метра, вот я его укоротил и перепаял «папу»).

Микрофон пока закрепил на штатной прищепке в верхней части накладки левой стойки лобового стекла. Вся работа заняла примерно 4 часа. Делал не торопясь, для себя.

Ну что сказать… Ребята, штатная магнитола — полное авно по сравнению даже с этим Пионером. Штатные динамики заиграли. Появились высокие и низкие частоты. Радио не шипит, ловит идеально. Связь по блютузу — «…как с трубы говоришь…» (комментарий коллеги по работе). В ближайших планах зашумить передние двери и поставить нормальные 16 компонентные динамики (DLS, наверное).

Из неприятного. Отваливается связь по блютуз. Это очень печально. Соединение держится 1-5 минут и все. Далее — только повторное подключение из меню самОй магнитолы. И так постоянно. Понятное дело, пользоваться невозможно. Труба у меня — SAMSUNG GT-B2710 и со штатной приоровской магнитолой связь держала зубами. Сейчас перечитал мануал и изменил настройку PW_SAVE в положение ВЫКЛЮЧЕНО (по умолчанию), а то она была мной включена. Буду тестировать. Ещё по блютузу с трубы не удается проиграть музыку на магнитоле. Она её запускает на трубе, но не проигрывает — пишет «не поддерживается». На штатке всё работало.

UPD: 08.05.2014.
Погорячился я (Pioneer FH-X700BT). Радио FM в городе (Питер) принимает весьма посредственно. Я бы дал оценку «удовлетворительно». Антенна — штатный штырь. Все антенные соединения проверены — проблем нет. Пробовал ставить штырь от FF1. Он чуть длиннее и без спиральной навивки — ни каких улучшений. Ещё вместо удлинителя от штекера штатной антенны (справа под бардачком) до магнитолы, сделал активный удлинитель на основе «таблетки» BOSCH (которая на стекло). СамА антенна точно не подделка. Лежала дома с 2007-года ещё от предыдущей 9-ки. Результаты и фотки выложу чуть позже.

p.s. С 2004-го года была у меня на 9-ке магнитола PIONEER DEH-1510 с таблеткой BOSCH на стекле. Принимало радио в FM-диапазоне ИЗУМИТЕЛЬНО! Даже за городом. Но весной 2007-го года машину вскрыли и 1510 увелИ. 🙁 Купил почти сразу PIONEER DEH-4700MP. Сразу и резко начались проблемы с радио. Антенна осталась прежняя. Очень четко подметил ухудшение после 1510. Спрашивал тут недавно племянника, который ужЕ 8 лет профессионально занимается установкой авто-охранных систем и звука. Подтвердил тоже самое: нынешние Пионеры (и не только) весьма посредственно ловят FM.

UPD: 18.05.2014.
Ещё небольшой плюс к Пионеру, по отношению к штатной магнитоле. У меня установлена сигналка с GSM. Так вот она наводила дикие помехи в момент передачи инфы на сервер (GPRS) на звуковой тракт штатки — характерные GSM-овские «чирИканьня». Очень громкие. В большинстве случаев приходилось полностью убирать звук на время обмена. С Пионером — полная тишина!

UPD: 11.08.2014.
1. Офигенное качество звука от USB и CD. Это единственный большой плюс.
2. FM-радио ловится ниже среднего. Даже в городе. От антенны не зависит. Это очень существенный для меня минус. Штатная магнитола ловила и то лучше.
3. Неудовлетворительная работа с громкой связью по Bluetooth. Постоянные отваливания коннекта с телефоном SAMSUNG GT-B2710. Телефон сменил на смартфон СониЭрикссон, так с ним иногда просто нет коннекта (приходится в смарте отключить-включить bluetooth), но если законнектится, то связь держит железно.

UPD: 28.10.2014.
Вчера сдох Pioneer FH-X700BT. Отработал 5 месяцев в тепличных условиях. С утра, при первом включении заметил, что с подсветкой дисплея что-то не так — очень тусклая. Пальцем чуть шлепнул по передней панели и подсветка пропала совсем. Потом опять появлялась и пропадала на каждой кочке. При этом сама магнитола работает. Иногда с погасанием дисплея панель сама перезапускается и включает проигрывание с USB. Вот такая фигня. Повезу по гарантии, хотя и сам бы смог сделать.

UPD: 15.11.2014: Как выяснилось, проблема с данным ГУ — не единичная. При прямых руках самостоятельный ремонт от меня.

Цитата:
Сообщение от Iluxa
При легком постукивании по ГУ, при езде по неровностям выключается, потом включается и теряется флешка. Но самая главная и большая проблема- он, когда хочет включает,

Хе-хе… У меня тоже самое было ещё осенью прошлого года. Сдавал по гарантии, но потом сам забрал, ибо понял, что ничего они там не сделают, а будут тупо гонять на диагностическом прогоне, который ничего не даст без тряски в машине. Всё дело в разъёме передней панели. Очень хлипкий и при большой массе панели, не точно выдержанных размерах крепления панели к корпусу и самомУ способу крепления (галимые защёлки) начинает терять контакт.

Цитата:
Сообщение от Iluxa
Я так понимаю где- то косяк на плате, либо не пропой.
С пайкой всё нормально, поверь. Дело именно в разъёме.

Я раздобыл сервис-мануал на эту модель и посмотрел, как снимается передок — ничего сложного. Только аккуратность с пластмассовыми защёлками. Скидываем панель и видим этот хлипенький разъём. Не пытайся подгибать контакты на разъёме самОй головы — погнёшь и сломаешь! Возьми резиновый ластик для стирания карандаша и очень (!) аккуратно протри им ламельные контакты на разъёме передней панели до характерного блеска. Стружку от резинки удали кисточкой. После этого протри контакты разъёма ватной палочкой с изопропиловым спиртом. Потом собирай всё обратно. У меня с осени работает. Но зимой как-то подсветка опять начала моргать и магнитола сама отключалась. Долбанул со злости по нижней части панели — опять работает. Гавно этот пионер. Я это четко осознал после месяца юзания. Радио — реально гавно, блютуз имеет частичную совместимость — гавно. Что хорошо? Звук с CD или флешки. Точка. Уже нацелился на покупку JVC KW-V30BTEE. В случае удачи пионер отправится на Авито.

Ссылка на сервис-мануал — там глянешь, как снимать панель.

Цитата:
Сообщение от Iluxa
Смотрю щас на юлмарте по-новее пионер- 720й. Но блин, чего- то очковато брать пионер снова. Косячат со сборкой.

Инструкция и руководство для
Pioneer FH-X700BT на русском

30 страниц подробных инструкций и пользовательских руководств по эксплуатации

Обзор Pioneer FH-X720BT

Pioneer FH-X700BT — Out Of The Box

Pioneer FH-X700BT Review, You have to see this one

Pioneer FH-X730BT РАЗБОРКА

INSTALLATION of PIONEER FH-X700BT

How To — FH-X700BT — Initial Setup

Руководство по эксплуатации CD RDS ПРИЕМНИК FH.

  • Изображение
  • Текст
  • Содержание

Руководство по эксплуатации

  • Outline placeholder
    • bk_page_10
    • bk_page_11
    • bk_page_12
    • bk_page_13
    • bk_page_14
    • bk_page_15
    • bk_page_16
    • bk_page_17
    • bk_page_18
    • bk_page_19
    • bk_page_2
    • bk_page_20
    • bk_page_21
    • bk_page_22
    • bk_page_23
    • bk_page_24
    • bk_page_25
    • bk_page_26
    • bk_page_27
    • bk_page_28
    • bk_page_29
    • bk_page_3
    • bk_page_30
    • bk_page_31
    • bk_page_32
    • bk_page_33
    • bk_page_34
    • bk_page_35
    • bk_page_36
    • bk_page_37
    • bk_page_38
    • bk_page_39
    • bk_page_4
    • bk_page_40
    • bk_page_5
    • bk_page_6
    • bk_page_7
    • bk_page_8
    • bk_page_9

Сведения об этом устройстве, 01 перед началом эксплуатации

  • Изображение
  • Текст

Благодарим Вас за покупку этого изде-

лия компании PIONEER.

Для обеспечения правильности эксплуата-

ции внимательно прочитайте данное руко-

водство перед началом использования

изделия. Особенно важно, чтобы Вы про-

чли и соблюдали инструкции, помеченные

в данном руководстве заголовками ПРЕД-

УПРЕЖДЕНИЕ и ВНИМАНИЕ.

данное руководство под рукой для обраще-

ния к нему в будущем.

Если вы желаете утилизировать данное из-
делие, не выбрасывайте его вместе с обы-
чным бытовым мусором. Существует
отдельная система сбора использованных
электронных изделий в соответствии с за-
конодательством, которая предполагает со-
ответствующее обращение, возврат и
переработку.

Частные лица в странах Евросоюза, Швей-

царии и Норвегии могут бесплатно возвра-

щать использованные электронные

изделия в специализированные пункты

приема или в магазин (при покупке анало-

гичного нового устройства).

Если Ваша страна не указана в приведен-

ном выше перечне, обращайтесь в органы

местного управления за инструкциями по

правильной утилизации продукта.

Тем самым Вы обеспечите утилизацию Ва-

шего изделия с соблюдением обязатель-

ных процедур по обработке, утилизации и

вторичной переработке и, таким образом,

предотвратите потенциальное негативное

воздействие на окружающую среду и здо-

Сведения об этом устройстве

Частоты тюнера в этом устройстве распре-

делены для использования в Западной

Европе, Азии, на Ближнем Востоке, в Аф-

рике и Океании. При использовании в дру-

гих регионах качество приема может быть

плохим. Функция RDS (радиовещательная

система передачи информации) доступна

только в регионах, где транслируются сиг-

налы RDS для FM-станций.

ВНИМАНИЕ
Данное изделие является лазерным изде-
лием класса 1 согласно классификации по
Безопасности лазерных изделий, IEC
60825-1:2007.

ЛАЗЕРНЫЙ ПРОДУКТ КЛАСС 1

! Не допускайте попадания жидкости на ус-

тройство. Это может повлечь поражение
электрическим током. Кроме того, попада-
ние жидкости в устройство может стать
причиной его выхода из строя, перегрева и
появления дыма.

! Pioneer CarStereo-Pass предназначен для

использования только в Германии.

! Всегда сохраняйте уровень громкости до-

статочно низким, чтобы были слышны
звуки извне.

! Не допускайте воздействия влажности на

! При отключении или разряде аккумулятор-

ной батареи память предварительных на-
строек будет стерта.

PIONEER FH-X700BT инструкция по эксплуатации онлайн — страница 16

Инструкция PIONEER FH-X700BT для устройства автомагнитола содержит страницы на русском языке.

Размер файла: 804.46 kB. Состоит из 40 стр.

Вы можете скачать pdf файл этой инструкции: Скачать PDF

Использование функции голосового

Эту функцию можно использовать для iPod

с функцией голосового управления, под-

ключенного через Bluetooth, при выбран-

ном источнике сигнала iPod или BT AUDIO.

% Нажмите и удерживайте M.C., чтобы

переключиться в режим голосового

Команды, доступные на данном устрой-

стве, перечислены ниже.

! Воспроизведение музыки
! Выполнение вызовов

Примечание
Подробнее о функциях голосового управле-
ния см. в руководстве к iPod.

Использование меню соединения

! Чтобы выполнить эту операцию, припар-

куйте автомобиль в безопасном месте и
задействуйте стояночный тормоз.

! Если одновременно подключены несколь-

ко устройств Bluetooth (например, телефон
и аудиоплеер), подключенные устройства
могут работать некорректно.

Чтобы отобразить на экране меню

соединения, нажмите и удерживайте

# Во время телефонного разговора эта опе-
рация недоступна.

Для выбора функции поворачивайте

Следующие выбранные функции можно

DEVICELIST (подключение и отключение сотового

телефона из списка устройств)

! Если в списке не выбрано ни одного устрой-

ства, эта функция недоступна.

1 Для отображения установочного меню нажми-

2 Поверните M.C. для выбора названия устрой-

ства, которое Вы хотите подключить/отклю-

! Для переключения между адресом и на-

званием устройства Bluetooth нажмите и

3 Нажмите M.C., чтобы подключить/отключить

Когда соединение установлено, рядом с на-

званием устройства отображается *.

DEL DEVICE (удаление устройства из списка)

! Если в списке не выбрано ни одного устрой-

ства, эта функция недоступна.

1 Для отображения установочного меню нажми-

2 Поверните M.C. для выбора названия устрой-

ства, которое нужно удалить.

! Для переключения между адресом и на-

званием устройства Bluetooth нажмите и

3 Нажмите M.C., чтобы отобразить DELETE YES.

4 Для удаления информации об устройстве из

списка нажмите M.C.

! Во время выполнения этой операции не заглу-
