Как переставить розетку на другое место

Инструкция, как перенести розетку в другое место: подробная пошаговая инструкция как переносится и маскируется розетка (135 фото и видео)

Многие новосёлы сталкиваются с проблемой переделки и переноса розеток в другое место. Эта маленькая, но необходимая электрическая деталь способна превратить радость от пользования электроприборами в нервотрёпку и беспорядок в доме, поскольку старая схема точек подключения бытовой техники нуждается в своевременной корректировке.

Краткое содержимое статьи:

На заметку – ювелирный монтаж розетки

Существует отработанный алгоритм для самостоятельного монтажа. Изучив его, каждый человек сумеет научиться тому, как правильно и безопасно можно перенести розетку в удобное для домочадцев место. Такой способ называется «вывод новой линии»:

  • Обесточить помещение, в котором будет проводиться монтаж новых разъёмов. Проверить отвёрткой-индикатором напряжение в розетке.
  • Отметить карандашом места прокладки канавки для электропровода.
  • Строго по намеченным линиям перфоратором проделать штробу нужной глубины, чтобы провода не выглядывали наружу.
  • Затем вырезать углубление (размером не менее 5 см) под будущую розетку.
  • В стеновую нишу вставляют защитный короб, который убережёт содержимое розетки от повреждений и контакта с внешней средой. Он должен целиком заполнить углубления и не выступать над поверхностью стены.
  • В подготовленные канавки укладывают кабель, фиксируя его через равные промежутки (в 7 см) пластиковыми хомутами.
  • Разъединить провода в распределительной коробке, которые запитывали током старую розетку. Лишняя электролиния удаляется вместе с разъёмом. Если только одна розетка монтируется заново – концы старой проводки тщательно изолируют.
  • Концы нового кабеля соединяют с электропроводом, подающим ток при помощи изолирующих зажимов.
  • Короб прочно фиксируют болтами, чтобы он плотно прилегал к стене. В случае некачественного крепления короб станет болтаться и выпадет из гнезда.
  • Провода соединяют пружинными клеммами, клеммными колодками, пластиковыми колпачками.
  • Зачищенные повода подсоединяют к новой розетке с помощью клемм, заземляющий конец подводят к клемме корпуса разъёма.
  • Подключённый блок убирают в короб и зажимают винтами, сверху дополнительно накладывают декоративную панель.

Каждому «самоделкину» нужно выучить эти 12 пунктов и затем применить знания на практике, чтобы всегда суметь без проблем и опасений перенести любую розетку в квартире без вызова электриков.

Не хотите портить стены? Нужно провод удлинить

Разрушение стен оправдано лишь во время капитального ремонта, который равен по стрессовым моментам пожару в квартире. Щадящий способ, позволяющий сохранить красивые обои на стенах – увеличение длины провода. Необходимо повторить пункты «ювелирного монтажа розетки»: с №1 по №3 и запомнить ещё один алгоритм – наращивания длины провода:

  • Убрать прикрывающую панель со старой розетки и вытащить блок.
  • Зачистить новый кабель, подсоединить его жилы к проводникам в розетке.
  • В старую нишу установить распредкоробку и углубить в ней скреплённый и заизолированный провод.
  • Зафиксировать в углублении короб, зачищенные жилы кабеля подключают клеммами к разъёму.
  • Готовый к использованию блок помещают в короб и закрывают панелью.

Перенос розетки без штробления

Перенос розетки своими руками. Пошаговое руководство.

Иногда бывает необходимость перенести существующую розетку, которая по каким-то причинам мешает на своем месте. При этом совсем нет планов портить обои, штробить, долбить место под новый подрозетник.

Есть способ, про который я расскажу в этой статье. Он заключается в том, чтобы вместо розетки скрытой (внутренней) установки на другое место ставится розетка открытой установки, то есть наружная розетка.

Причем любой мужик с руками может сделать это самостоятельно, за пару часов, благодаря моему мануалу. Или, как модно сейчас говорить, кейсу 😉 .

Внимание! При производстве работ следует быть внимательным, в местах подключения действует напряжение 220В!

Розетка мешает – нужен перенос

Итак, что мы имеем исходно. Спальня. Розетка на высоте около 0,9 м. Около розетки стоит раскладной диван. Если в розетку что-то воткнуть (а это телевизор), то при раскладке дивана её вырывает “с мясом”. Знакомо?

Естественно, возникает разумное желание перенести розетку своими руками в другое место – поближе к телевизору и подальше от дивана. При этом перенести без штробления, без шума и пыли.

Суть наших действий состоит в следующем:

  • розетку со старого места убираем совсем;
  • подключаем к старым проводам новые, которые пойдут к новой розетке;
  • новые провода прокладываем в пластиковом кабель-канале;
  • новую наружную розетку устанавливаем подключаем в нужном месте;
  • старую установочную коробку с подключением закрываем крышкой.

Монтаж кабель-канала

В подобных случаях я предпочитаю действовать “с конца”. Определяемся с новым местом установки розетки. Надо учесть, что длина кабель-канала 2 метра, и лучше по возможности не делать стыков, а использовать цельный канал.

Определяем место переноса розетки

Затем обрезаем кабель-канал по длине, прикладываем к стене и монтируем его:

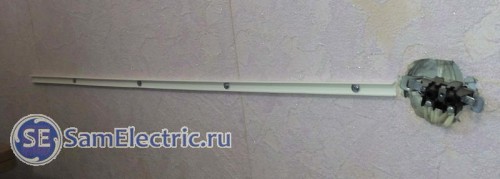

Монтаж кабель-канала к новой розетке

По монтажу важное замечание. Стена – это перегородка между залом и спальней из гипсовых блоков толщиной около 60 мм. По твердости – как сплошное дерево. Поэтому можно легко обойтись без дюбелей и дополнительной пыли и шума. Используем саморезы с пресс-шайбой и острым концом длиной около 20 мм.

Кстати, из-за малой толщины стены очень проблематично сделать внутреннюю проводку. Это ещё одна причина установить именно наружную розетку.

Применение шуруповерта очень помогает в работе и делает её красивой, быстрой и приятной.

Чтобы кабель-канал хорошо прилегал к стене, надо заранее позаботиться об отверстиях для саморезов. Обычно они уже есть в кабель-канале, но если нет, их нужно просверлить сверлом 4,2…4,5 мм.

В данном случае используется кабель-канал размером 10х15 мм. Это минимальный размер, и если будут повороты с изгибом кабеля, или кабель потолще, стоит подумать о том, чтобы взять кабель-канал пошире.

Подключение и монтаж новой наружной розетки

Обращаю внимание, что к старой розетке мы пока не прикасаемся, она ждёт своего часа, чтобы отправиться в последний путь. Соответственно, и напряжение в этажном щитке отключать пока не надо.

Использую в данном случае кабель АВВГ 2х2,5 с алюминиевыми жилами.

Подключаем и монтируем новую наружную розетку. Есть типы розеток, которые удобнее сначала подключить, а потом прикрутить к стене, это надо учесть, и не спешить с монтажом.

Помните, что я сказал про стену? Здесь тоже дюбеля не понадобились, прекрасно подошли саморезы по дереву длиной 25 мм.

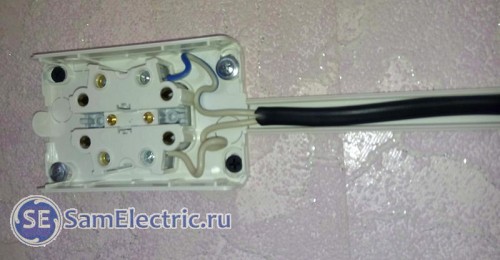

Перенос розетки в квартире в другое место. Подключение и монтаж новой внешней двойной розетки

Тот же вид, только сбоку, приведен в начале статьи.

Конечно, если есть возможность и малейшая необходимость, лучше ставить двойную розетку. Установка двойной розетки решит проблему с подзарядкой гаджетов, которые заполонили современные квартиры…

Подключение питания

На данном этапе отмеряем длину и отрезаем кабель. Обязательно нужно оставить запас в несколько сантиметров с обеих сторон. На фото выше показан запас внутри розетки, я свернул его в подобие колечек.

Важное замечание. Если в квартире используется алюминиевая проводка, не надо обязательно ставить новый медный кабель. Рекомендую использовать в таком случае алюминиевые провода сечением 2,5 мм2. Так меньше проблем с подключением.

Даже ПУЭ, Библия электрика, говорит по этому поводу, что в старых домах с алюминиевой проводкой допускается при ремонте электропроводки использовать алюминиевый провод. Правда, это сказано “до 2001 года”.

Теперь делаем подключение питания в старой коробке. Для этого сначала выключаем фазу, чтобы работать безопасно.

Через старую розетку идет питание дальше, на розетку за стеной. То есть, используется подключение шлейфом, которое не рекомендуется.

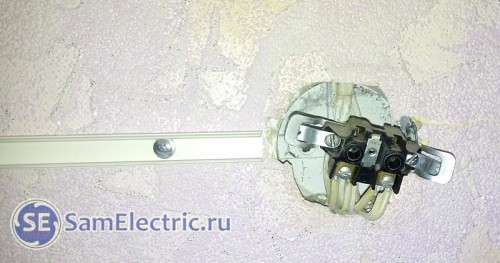

Старая розетка. Эту коробку используем теперь как распределительную.

Используем клеммы Ваго 2273-203 с пастой , которые очень кстати в данном случае. Если используются такие клеммы с пастой, можно применить и медный провод ВВГ 2х1,5. Но лучше всё же использовать АВВГ 2х2,5, как в моем примере.

Важно в любом случае ограничить ток через это соединение, чтобы не было проблем в будущем. Для этого я заменил автомат в электрощитке с 25А на 16А. Как раз, через эти розетки ничего серьезного не питается, максимум – утюг. Подробнее про практическое применение клемм Wago.

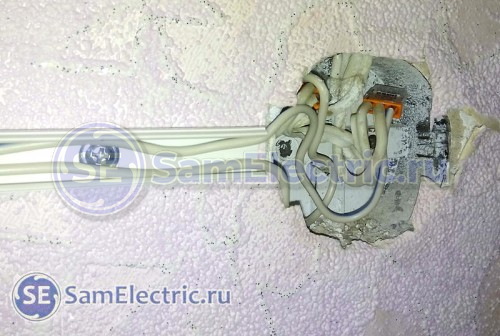

Переносим розетку. Подключение алюминиевых проводов через клеммы Wago 2273-203.

Теперь укладываем все провода аккуратно в наружной розетке, кабель-канале и старой коробке.

Завершаем подключение розетки. Укладываем провода в коробке.

Включаем автомат в подъезде, проверяем.

Делаем красиво

Теперь нужно всё красиво закрыть, чтобы глаз клиента радовался.

А радость клиента – главное в работе! А когда клиент рад – и электрику хорошо на душе. И в кошельке)))

Читать еще:  Как повесить полки над телевизором

Закрываем наружную розетку. Возможно, придётся немного подрезать корпус розетки и край кабель-канала, чтобы всё стало ровно и красиво.

Кабель канал имеет некрасивое место около старой коробки, поэтому его торец закрываем наконечником, которые продаются там же, где и сам кабель-канал.

На торец кабель-канала одевается заглушка, на распределительную коробку – крышка.

Стенка и коробка в месте стыка немного подрезаются, чтобы провод свободно вошёл в коробку, а заглушка легко оделась на кабель-канал.

Всё, одеваем крышку, и готово!

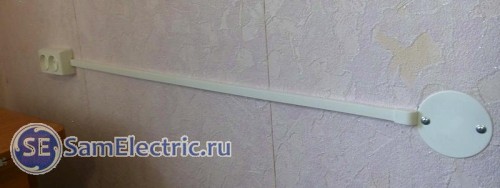

Готово – розетка перенесена! Слева виден столик, на котором стоит телевизор.

Круглая крышка, которой закрывается старая коробка – стандартная, и прикручена саморезами с пресс-шайбой длиной около 45 мм в дно коробки.

Мое мнение по поводу установки розеток ещё изложено, в частности, здесь:

Точно так же можно перенести не только розетку, но и выключатель!

Если у вас есть свое мнение про перенос розеток в квартире без штробления, прошу поделиться своим опытом в комментариях!

Как перенести розетку своими руками в квартире — подробная инструкция

Выбор оптимального способа как перенести розетку в другое место зависит от того, какой мощности устройства предполагается в нее включать. Если это будет просто телевизор, то можно использовать обыкновенное наращивание провода, а если надо подключить розетку для электроплиты большой мощности, духовой шкаф или кондиционер, то придется тянуть провод от распределительного щитка.

Открытая и закрытая проводка

Различия между способами укладки видно невооруженным глазом – открытая проводка идет по поверхности стены, а для закрытой надо штробить каналы под укладываемый кабель. В подавляющем большинстве случаев используется второй способ монтажа – еще на этапе планировки квартиры или дома на плане отмечаются места установки розеток и под них в стенах пропиливаются каналы, которые потом заделываются цементными растворами.

Открытая проводка используется только если дизайн помещения выполнен в стиле ретро, если дом сделан из дерева или в некоторых исключительных случаях, когда надо обойтись без штробления стены.

В большинстве случаев, если возникнет необходимость переноса розетки с проводом спрятанным в стене, особых проблем возникнуть не должно – конечно, придется пропилить дополнительные штробы, но это в целом решаемый вопрос. Может возникнуть другая проблема – как перенести розетку на стене зашитой гипсокартоном. Если ее надо передвинуть на один-два метра в плоскости самой стены, то это достаточно трудоемкая, но решаемая задача, а когда надо установить силовую розетку, то тут либо снимать гипсокартон, либо монтировать проводку открытым способом.

Как вариант, можно не снимать весь лист гипсокартона, а вырезать в нужном месте кусок, и после завершения нужные работы и вставить его назад.

Необходимые инструменты и чем заменить недостающие

Хороший инструмент в разы ускоряет выполнение работы. При желании можно обойтись и подручными средствами, но тут надо смотреть, стоит ли потеря времени сэкономленных денег, за которые можно было бы взять нужный инструмент в аренду.

  • Штроборез. Помогает быстро сделать штробы – работает в паре со строительным пылесосом и не оставляет пыли. Свой штроборез это редкость, поэтому он может быть заменен болгаркой с диском по бетону или перфоратором, но пыли от них будет много.
  • Мощная дрель с насадкой для высверливания отверстия под подрозетник. Можно заменить сверлом по бетону – насверлить отверстий по периметру окружности и выбить изнутри остатки бетона. Также нужна в пару к штроборезу, если штроба идет по двум стенам – доделать 10-15 см, которые бороздодел не захватит возле угла.

В особо тяжелых случаях (нет электричества) борозду в стене получится сделать и по старинке – зубилом с молотком, но сколько на это уйдет времени, сказать сложно.

  • Зажимы для проводов – помогают сделать качественное соединение. При необходимости без них получится обойтись – можно просто качественно скрутить провода и обжать их плоскогубцами.

Остальное необходимо в любом случае: подрозетник, розетка, провод, плоскогубцы, нож, изолента, гипс или цемент для монтажа подрозетников и замазывания штроб.

Способы соединения проводов

Качественно соединенная проводка отвечает двум условиям – место соединения беспрепятственное пропускает электрический ток и с течением времени контакт не ослабляется. Так как жилы провода в сечении круглые, это значит, что соприкосновение между ними происходит на маленькой площади. Чтобы обеспечить хорошую проводимость, надо чтобы провода прижимались друг к другу на достаточной длине. Если жилы зажимаются в прямоугольных креплениях, то для увеличения площади соприкосновения их надо немного сплющить плоскогубцами.

  • К примеру, если при скрутке соединяются жилы сечением 2,5 мм², то и площадь соприкосновения должна быть не меньше, чтобы не образовалось «узкое место». Чтобы «на глаз» получить требуемую площадь, зачищают провод на длину в 10 раз превышающую диаметр сечения – в данном случае, это 25 мм.
  • Уменьшить длину зачищаемого конца провода можно применяя обжиманием жил с помощью специальных наконечников. Это деформирует провода, увеличивая площадь соприкосновения и накрепко сжимает их между собой. Единственный недостаток способа – если понадобится добавлять к скрутке еще провода, то обжимку придется откусывать и жилы станут короче.
  • Болтовое соединение – для него берутся специальные муфты или обыкновенный болт с шайбами, между которыми зажимаются жилы проводов. Этот способ единственный подходит для соединения проводов из разных металлов – меди и алюминия (одна из шайб обязательно должна быть между медью и алюминием). У них разная химическая активность и если их соединять напрямую, то через некоторое время контакт окислится.
  • Пайка – считается одним из самых надежных способов, но на практике применяется редко. Чаще используется лужение многожильных проводов, чтобы они не распушивались и не окислялись в контактах мощных устройств.
  • Сварка – в отличие от пайки, где обрабатывается вся открытая поверхность жил, свариваются только кончики проводов. Надежный способ соединения, но недостаток такой же как и у обжимки – если переделывать схему, то место сварки надо откусывать.

Последние два способа не всегда подходят для алюминиевых проводов – это очень активный металл и при контакте с воздухом на его поверхности мгновенно образуется оксидная пленка. Чтобы спаять или сварить алюминий нужно специальное оборудование.

Распространенные методы переноса розеток

Для выбора нужного способа как правильно перенести розетку, надо обладать хотя бы начальными знаниями по электротехнике – не всегда метод которым пользовались в одной комнате, может хорошо себя показать в другой. Упирается все в мощность приборов, которые будут включаться в новую точку.

Укорачивание провода

Самый простой способ – к примеру, с потолка в стене спускается провод, розетка при этом расположена в 20 см от пола, а место нового расположения будет в 50 см.

Порядок действий следующий:

  1. Демонтаж розетки и подрозетника.
  2. Извлечение провода из штробы до нужной высоты.
  3. Высверливание отверстия под новый подрозетник.
  4. Заведение проводов в подрозетник и его монтаж.
  5. Заделывание старого отверстия под розетку и штроб.
  6. Установка розетки.

Смещение розетки – удлинение провода

Если в комнате намечается перестановка и на новом месте для телевизора или утюга нет розетки, то провод от старой можно просто нарастить. Если провод находится в стене, то придется делать штробу от старой розетки до новой.

Все делается в таком порядке:

  1. Снимаются старые розетка и подрозетник.
  2. Высверливается отверстие под новый подрозетник и к нему прорезается штроба.
  3. На месте новой розетки устанавливается подрозетник, а на старой – коробка для скруток.
  4. Наращивается провод и прокладывается к новой розетке.
  5. Заделываются штробы и устанавливается розетка.

В некоторых случаях отверстие под старую розетку полностью замазывают цементом или гипсом. Так делать не рекомендуется, потому что чаще всего в электрический цепи портятся именно места соединений проводов. Лучше сделать дополнительную коробку и в случае необходимости открыть ее, чем разбивать стену.

Соединение шлейфом

Если была сделана перестановка, то это не значит, что через некоторое время не будет сделана еще одна, а потом третья и так далее… Если для переноса старой розетки своими руками предполагался предыдущий способ, то должна возникнуть логичная мысль – оставить розетку на месте, а в новом месте установить еще одну.

Такой способ увеличения количества розеток используется достаточно часто, а новые точки делаются открытой и закрытой проводкой. При этом необходимо помнить, что подключать к ним мощные устройства не рекомендуется – чем больше скруток от счетчика до устройства, тем выше вероятность порчи одной из них.

Нюансов тут немного:

  • Чаще всего провода зажимаются через клеммы розетки. Можно скрутить их и отдельно, но это просто лишняя трата места и времени.
  • Провод для новой розетки надо подбирать такого же сечения, как и для старой.
  • Провода всегда прокладываются под прямым углом. Пробивать диагональную штробу запрещено правилами ПУЭ. Кроме того, если в будущем понадобится просверлить в стене отверстие, то гораздо проще представить себе где может проходить провод.

Прокладка новой линии

Выполняется двумя способами – розетка прокладывается от распределительной коробки, что уже находится в комнате, или делается совершенно новая линия прямо от счетчика. Первый способ используют когда надо обновить провод – к примеру, если старый подвергался неоднократному перегреву, о чем свидетельствует затвердевшая и крошащаяся изоляция. Новая линия прокладывается под мощное устройство – когда выполняется перенос розетки для электроплиты, бойлера или кондиционера.

Делается все за несколько шагов:

  1. Делаются недостающие штробы от распределительной коробки или щитка электросчетчика до новой розетки. Если есть возможность, то можно использовать старые борозды, но из них придется выбивать замазку.
  2. В щиток устанавливается автоматический выключатель, на случай короткого замыкания.
  3. Провод укладывается в штробу и закрепляется – замазывается гипсом или цементом.
  4. Устанавливается подрозетник и подключается розетка. Если подключается мощное устройство, то провода рекомендуется залудить.

Старую розетку можно оставить на своем месте, либо отключить и обрезать провода от распределительной коробки, демонтировать подрозетники и замазать все гипсом. Особой разницы между переносом мощных розеток на кухне, к которым может быть подключена трехфазная линия и обычных бытовых на 220 вольт нет. Все операции выполняются точно так же, только приходится подключать большее количество жил.

Читать еще:  Как помыть микроволновку в домашних условиях

Нюансы при переносе розеток

При выполнении электромонтажных работ всегда надо обращать отдельное внимание на качество контактов, так как каждый из них это потенциальное «узкое место» для течения электрического тока.

  • Перенос розеток выполняется на обесточенной проводке – для электроинструментов лучше сделать временный ввод с отдельным автоматическим выключателем. Для гарантии стоит дополнительно проверить обесточенную проводку пробником.
  • Перед тем, как перенести нужную розетку в другое место, надо выяснить расположение старой проводки, чтобы при штроблении стен не повредить старую проводку.
  • В панельных домах запрещено штробление несущих стен. На практике мало кто к этому прислушивается, но надо следить хотя бы за тем, чтобы штроборез не повредил арматуру внутри плиты. Если же хочется все сделать правильно, то проводку надо прятать под стяжкой, штукатуркой или стеной из гипсокартона.
  • При заведении проводов в распределительные коробки надо помнить про монтажный запас в 10-15 см. Если его не сделать, то со временем даже хороший провод придется наращивать или менять, а это опять ковыряние в стенах.
  • Запрещается непосредственный контакт проводов из алюминия и меди.

При соблюдении этих нехитрых правил перенести розетку в квартире своими руками под силу любому человеку, владеющему навыками работы с инструментами и минимальными знаниями по электротехнике.

Как перенести розетку своими руками?

В процессе эксплуатации электрических сетей промышленного и бытового назначения возникает необходимость создания новой точки подключения или перемещения уже существующей. В связи с тем, что данная процедура не требует каких либо сложных процедур ее вполне возможно осуществить самостоятельно. Но, прежде чем разобраться, как перенести розетку, следует изучить основные правила, предъявляемые к данной процедуре.

Требования согласно ПУЭ

Основные нормы в отношении электропроводки изложены в главе 2.1. ПУЭ. Отдельно следует обратить внимание, что все элементы электрической проводки должны располагаться в вертикальной или горизонтальной плоскости. Запрещено делать диагональное соединение или загибать ее по дуге для сокращения расстояния. По отношению к потолку, прокладка кабеля должна быть не ближе 200 мм, а к карнизу 100 мм. Касательно вертикальных проводников, их стоит удалять от углов, оконных и дверных проемов на расстояние не менее 100 мм.

Место установки новой розетки выполняется на расстоянии от 800 до 1000 мм согласно п.6.6.30 ПУЭ, в некоторый случаях допускается до 1,5 м. Также запрещено размещение розеток ближе 500 мм к отопительным радиаторам, металлическим трубам, газовым и электрическим плитам и другим металлическим конструкциям.

Все соединения силовых кабелей должны выполняться посредством специальных клеммных зажимов, запрещено обеспечивать контакт простыми скрутками. Для установки дополнительных ответвлений, соединение проводов необходимо осуществлять в распределительных коробках, запрещено замазывать место их соединения в стене.

При изменении мест расположения розеток и кабелей, необходимо вносить соответствующие изменения в схему электропроводки.

Причины переноса розетки

Наиболее частыми причинами, из-за которых возникает необходимость перенести розетку, являются:

  • Перестановка мебели или установка нового оборудования – в первом случае перемещение узла подключения обуславливается тем, что к старым закрывается доступ, во втором, отсутствием возможности осуществить электрический контакт в этой точке.
  • Чрезмерного нагрева по причине большого количества подключенных потребителей в одну электрическую точку. Так как это может привести к перегреву и дальнейшему возгоранию.
  • По причине отсутствия напряжения или неисправности старого устройства, которые не позволяют заменить их на новые.

Меры безопасности

Перед тем как перенести розетку необходимо выполнить комплекс мер, обеспечивающих безопасность работ. Для начала вам необходимо изучить схему расположения проводов. Если таковой нет, то для отыскания старой проводки воспользуйтесь бесконтактным индикатором. Это позволит демонтировать ненужные провода и не повредить остальные, пока будете переносить точку подключения.

В связи с опасностью, которую представляет электрический ток, предварительно, лучше отключить автоматический выключатель на вводе в помещение. При этом следует обеспечить разрыв сразу двух проводов – и нуля, и фазы. Если автомат вывел с работы только один из проводников, то перед началом переноса розетки следует воспользоваться индикаторной отверткой или мультиметром, чтобы убедиться в отсутствии потенциала.

В случае, когда снятие напряжения с розетки не предоставляется возможным, все работы на электрических частях должны выполняться в диэлектрических перчатках с предельной осторожностью, чтобы не вызвать короткое замыкание.

Основные способы переноса розеток

Для переноса розетки в новую точку необходимо обеспечить ее снабжение электрической энергией. В зависимости от способа запитки и места, в которое переносят розетку, выделяют несколько способов.

Укорачивание провода

Если возникает такая ситуация, когда переносимая розетка смещается от старой ближе к распределительной коробке, то для ее установки можно воспользоваться и старыми проводами. Схема подключения в таком случае будет иметь следующий принцип:

Рисунок 1: схема укорачивания провода

Посмотрите на рисунок, здесь представлена принципиальная схема укорачивания провода для переноса точки подключения. В данной ситуации под новую точку подключения необходимо высверлить дополнительное отверстие при помощи специальной коронки для перфоратора.

При этом выполните следующую последовательность манипуляций:

  1. Отключите напряжение в сети; Рисунок 2: выключите автомат
  2. Дополнительно убедитесь в отсутствии напряжения при помощи индикаторной отвертки;
  3. Разберите старую розетку, демонтируйте ее содержимое вместе с проводом до места, где будет устанавливаться новая точка подключения; Рис. 3: разберите старую розетку
  4. Затем загните провод, для сверления отверстия под монтажную коробку;
  5. Заведите провод в новую коробку и вставьте ее в отверстие;
  6. Пространство вокруг коробки, старую штробу и коробку заделайте шпаклевкой;
  7. Сердцевину новой розетки подключите к проводам; Рис. 4: подключите розетку к проводам
  8. закройте ее декоративной крышкой.

Рис. 5: закройте розетку декоративной крышкой

Такой способ переноса розетки обладает рядом преимуществ: сохраняет мощность и надежность предыдущего узла, не требует разработки штробы, можно использовать старые провода.

Удлинение провода

Такая ситуация актуальна в том случае, когда новая розетка переносится в точку расположенную дальше, чем старый узел. Принципиальная схема такой процедуры будет выглядеть следующим образом:

Рис. 6: Схема удлинения провода

Посмотрите на рисунок, здесь показано два варианта: первый – до демонтажа старой розетки и второй после установки новой. При этом коробку от старой розетки можно использовать для соединения в ней проводов.

Последовательность манипуляций следующая:

  1. Выполните штробление стены от места расположения старого узла к предполагаемой точке установки;
  2. Высверлите штробу подрозетника;
  3. Отключите электрическую линию;
  4. Демонтируйте старую розетку, а в ее коробке соедините старый и новый провод; Рис. 7: соединение проводов в коробке
  1. Возьмите кабель необходимой длины и протяните его до штробы подрозетника;
  2. Установите новую коробку, в которую заведите провод;
  3. Соедините провода с новой розеткой и установите декоративную панель.

Таким образом, скрытая розетка становится коробкой, которую можно закрыть плоской крышкой, чтобы та не портила внешний вид стены. Новая штроба заполняется шпаклевкой.

Соединение шлейфом

Существуют ситуации, когда подключение не предусматривает использование электрических устройств большой мощности, а владелец хочет сэкономить средства на данной процедуре. В таком случае можно реализовать вариант переноса единым шлейфом

Рис. 8: Схема соединения шлейфом

Посмотрите на схему, здесь от имеющейся розетки берутся выводы для подключения новой. То есть фаза запитывается от фазы, а ноль от нуля и розетки соединяются последовательно. Отличительной особенностью такого подключения является защитный проводник, который должен иметь отдельный вывод для каждого узла, согласно требований п.1.7.144 ПУЭ. В отличии от фазных и нулевых проводов, к заземлению запрещено последовательно подключать защищаемые объекты.

К преимуществам такого способа формирования электрической линии следует отнести меньшие затраты провода. К недостаткам относится ее низкая надежность, так как при поломке старой розетки, последующие за ней окажутся без напряжения, и малая мощность электрических приборов, которые можно к ним подключать.

Соединение шлейфом можно выполнять и на большее количество розеток, в зависимости от местных потребностей, но суммарная мощность подключенной к ним нагрузки не должна превышать нормально допустимый ток для имеющейся в электрической сети проводки.

Порядок переноса розетки шлейфом ничем не отличается от предыдущего варианта удлинения провода, за тем исключением, что старая точка подключения не демонтируется, а продолжает выполнять свои функции.

Прокладка новой линии

Прокладка новой линии осуществляется по такой схеме.

Рис. 9: прокладка новой линии

Посмотрите на схему, для переноса просверлите отверстие для установки подрозетника и выберете штробу, чтобы проложить провод . Для этого линию можно вести напрямую от распределительного щита.

Рис. 10: распределительный щит

Затем выполните такую последовательность действий:

  1. Снимаете напряжение на вводе;
  2. Удаляете старую розетку и ведущие к ней провода;
  3. В готовые отверстия для новой точки подключения проложите новые медные провода и выполните их соединение;
  4. Установите подрозетник в отверстие:
  5. Подключите к проводам розетку и зафиксируйте ее в коробке; Рис. 11: установка розетки в коробку
  6. Выполните отделочные работы по закрытию отверстий и закреплению проводников электрического тока.

К преимуществам такого переноса относится возможность установки силовой розетки, так как вы самостоятельно выбираете сечение проводника, и можете впоследствии включать в нее мощные приборы. Также такой узел будет обладать куда большей надежностью. К недостаткам следует отнести куда большие монтажные затраты.

Наружная установка

Следует отметить, что для сокращения затрат и усилий на выполнение монтажных работ могут устанавливаться накладные розетки и наружная прокладка кабеля. Защита кабеля, идущего по поверхности стен, выполняется посредством кабельного канала.

Рисунок 12: установка кабельных каналов

Конфигурация и тип кабель-канала выбирается в зависимости от местных условий или в соответствии с вашими пожеланиями.

Если существует угроза повреждения кабельного канала, изготовленного из пластика, то для предотвращения поражения электротоком кабель должен иметь бронированную оболочку. Которая заземляется и при попадании потенциала на нее отключит защиту.

Способ наружной установки подходит для всех вышеприведенных схем подключения, но обладает рядом как технических, так и эстетических недостатков. Поэтому используется для промышленных помещений или в качестве временного решения.

Можно ли перенести выключатель в другое место, не штробя стену, и как это лучше всего сделать своими руками?

Изначально размещая розетки или выключатели в доме, нельзя быть уверенным в том, что в дальнейшем не понадобится их перенос. Методы переноса выключателя со старого места на новое: обзор способов, преимущества и недостатки, советы по проведению работ. Как перенести выключатель, не делая штробу в стене за полчаса. О том, как это сделать правильно – полный обзор с пошаговым руководством далее в статье.

Читать еще:  Как поменять сторонами двери на холодильнике

От перемены мест…

Проводка в жилом или общественном помещении условно разделяется на две категории: скрытая и открытая.

По сути, задача такой конструкции одна – обеспечить подачу тока в нужное место. Перенос электроточек вынужденная или добровольная процедура.

Разницы между изменением места розетки или выключателя не меняется. Отличается только тип подключения.

Когда возникает потребность переноски выключателя

Необходимость смены места расположения выключателя возникает в таких случаях:

  1. Маленький ребенок постоянно достает до выключателя, играется, а поставить защиту нельзя.
  2. Наоборот ситуация, когда подросший ребенок не дотягивается до выключателя. Такая ситуация чаще возникает в том случае, если выключатели установлены по типу советского стандарта – на уровне 1,5-1,6 метра от пола.
  3. В виду смены интерьерного решения возникла необходимость переноса.
  4. Нужно скрыть видимые выключатели по комнате.
  5. Перепланировка комнаты со сменой перестенок и ограждений.
  6. Старая проводка повредилась, и чтобы не «прозванивать» все, старый выключатель демонтируют и закрывают цементным раствором, а новый переносят на другое место.
  7. Необходимо выключать свет одновременно из разных мест.
  8. Установлены новые электроприборы, которые регулируются отдельным выключателем.

Технические вопросы переноса

Когда перенесение места расположения электроточки в стене планируется произвести самостоятельно, стоит уточнить некоторые технические моменты:

  1. Определиться с сечением кабеля. Не стоит обращать на дешевые варианты, лучше выбрать ВВГнг не менее 1, 5 мм2.
  2. Нормы НБП и ГОСТов предусматривают прокладку кабелей исключительно по горизонтали и вертикали. Никаких плавных переходов или сокращений длины наискось через стену.
  3. Ближе чем 60 см от уровня пола выключатели не располагаются.
  4. Соединения или разводка кабеля производится с применением специальных сконструированных для таких целей коробок. Самоскрутки не приветствуются.

Техника работ разнится, в зависимости от располагаемых возможностей и предпочтений при переносе. Так, существует несколько вариантов изменения места выключателя – со штроблением основы и без него.

Без штробления

Когда ремонт уже сделан, и тут появляется необходимость переноса выключателя света, разочарования не избежать – опять сверлить, работать по декоративному оформлению поверхностей не хочется. В таких ситуациях существует вариант переноса без штробления. Суть такого метода заключается в расположении нового устройства в стене или на поверхности без бурения штробы под кабель.

Сегодня популярный метод – так называемая система подключения nooLite. Крепится на любое место стены путем крепления либо 2-мя шурупами в корпус, либо двухсторонним скотчем. Единственное, о чем стоит побеспокоиться – это найти нужное место для монтажа блока и 30-40 минут свободного времени. Поэтапное руководство:

  1. Установка блока (силового) производится путем присоединения проводов в разрыве между электроприбором (к примеру, лампа, которая будет выключаться с соседней комнаты или в другом конце большого зала) и сетевыми проводами. Определение такого места может быть где угодно, поскольку оно будет скрыто от глаз.
  2. Монтаж выключателя на любой стене в удаленности от силового блока до 70 метров скотчем или шурупом по бокам в существующие отверстия.
  3. Привязка двух элементов. При нажатии кнопки выключателя происходит контакт и срабатывание команды «включить»/«выключить». Важно помнить, что такой блок должен «знать», какие именно команды выполнять. Ведь выключателей, как и самих силовых блоков в помещении может быть несколько. Процесс привязки связывает определенный выключатель и блок управления, который слушает выключатель с привязкой. Команды иных управлений он игнорирует. Для привязки стоит одноразово нажать на кнопки выключателя и силового блока, при нажатии диод будет мигать, сообщая о слаженной работе.

Удлинение провода

Метод удлинения кабеля для переноса электроточки считается традиционным вариантом изменения месторасположения как розетки, так и выключателя. Суть процесса – присоединение нового провода к уже имеющемуся и закладывание его в штробу в стене. Поэтапность:

  • демонтаж старого устройства в стене при отключении питания по дому (квартире);
  • проверка кабеля на напряжение;
  • штробление от старого выключателя к новому месторасположению;
  • соединение кабеля между собой с таким же сечением;

  • установка на месте старого выключателя распределительной коробки;
  • прокладка кабеля к новому месту в стене;
  • сборка нового выключателя.

Также существуют методы шлейфа или подключения кабелей от прежней точки с перемычкой к новому месту. Однако у такого метода имеются недостатки – при горизонтальной прокладке есть перспектива деформации кабеля в дальнейшем, также если старый выключатель через время поломается, то и новый работать не будет.

Штробление

Пробуривание штробы с стене производится согласно требования ГОСТа – исключительно по горизонтали или вертикали. Особенности, о которых стоит помнить:

  • вертикальная борозда располагается над дверными или оконными проемами на расстоянии примерно 10 см;
  • расстояние верхней штробы под проводку от газовых труб – 40-50 см;
  • горизонтальные штробы в несущих стенах (особенно панельного дома) не производятся;
  • наклон штробы допускается на мансарде или помещениях с такими же не ровными потолками.

Скрытая проводка: варианты

Скрытая проводка сегодня подразумевает крепление кабелей разного сечения в стене, потолке или в полу (для подогрева). Варианты переноса выключателя на новое место для такого типа проводки – это:

  1. Метод «шлейфа».
  2. Выведение новой линии поверх старой или в ином направлении.
  3. Удлинение кабеля со штроблением.

Поскольку особенность скрытой проводки – это полное отсутствие визуализации, то прежде, чем осуществить перенос на новое место, стоит убедиться в соответствии сечения кабеля на предполагаемую нагрузку, а также проверить качество соединения клемм, переходников. В случае разрыва контакта новое устройство работать не будет, также возникает риск короткого замыкания.

Как перенести выключатель в другое место своими руками: инструктаж

Выполнить изменение места расположения выключателя или иной другой электроточки самостоятельно – под силу даже отдаленно знакомым с электрикой людям. Главное – соблюдение правил безопасности и поочередное выполнение задач.

Инструменты

Набор необходимых инструментов отличается от метода переноса.

Если предполагается перенос с проведением кабеля (для внутренней проводки), то потребуется инструмент для штробления – болгарка, перфоратор или долото.

Дополнительные необходимые инструменты:

  • дюбеля с хомутами;
  • изолирующий материал или изолента;
  • распределительная коробка;
  • плоскогубцы;
  • строительный гипс или шпатлевка;
  • молоток;
  • коронки для сверления;
  • кабель.

Демонтаж старого выключателя

Снятие (демонтаж) прежней электроточки – выключателя производится следующим путем:

  • выключается подача тока с центрального автомата квартиры/дома;
  • снимаются клавиши устройства (в зависимости от типа – 1,2 или более 3);
  • отверткой (крестообразной) отвинчиваются болтики с декоративной коробки и внутри (по центру блока);
  • отвинчиваются болтики и снимается сердцевина (сердечник);
  • проверка тока (обязательно даже при выключении электричества);
  • отсоединение проводов;
  • зачистка контактов и кабелей, очистка подрозетника от пыли и грязи, строительной смеси.

Вывод нового провода

Прокладывание нового кабеля в штробе основания или вывод от распределительной коробки считается надежным с точки зрения безопасности и эксплуатации, методом. Однако для проведения работ необходимо время и трудовые резервы. Последовательность:

  1. Отключение подачи тока по всему дому.
  2. Вскрытие распределительной коробки и отсоединение старого провода.
  3. Демонтаж старого выключателя.
  4. Заделывание предыдущей штробы цементом или штукатуркой.
  5. Сверление новой штробы и гнезда для нового месторасположения.
  6. Заделывание нового гнезда шпатлевкой и монтаж на сырую смесь подрозетника.
  7. Установка в штробу дюбель-хомутов на 50 см друг от друга.
  8. Прокладка нового кабеля в штробе с дальнейшей фиксацией.
  9. Протягиваем кабеля к распределительной коробке.
  10. Подсоединяют провода к новой установке – выключателю или розетке, с другой стороны присоединяют на место старой проводки к распределительной коробке.

Монтаж выключателя в другое место

В том случае, если ремонт не хочется делать вновь по всей квартире, а есть необходимость перенести выключатель на другую стену той же комнаты, можно использовать метод удлинения провода.

Для этого проводятся такие же действия с выключением тока и штроблением к новому месту размещения точки. Отличие заключается в том, что кабель, идущий от распределительной коробки, не демонтируется, а на месте прежнего выключателя производится крепление кабелей методом фиксации клемами. Советы по работе:

  1. Соединение новых и старых жил делают методом крепления клем-системами, скрутка не прослужит долго.
  2. Обязательно производить изоляцию при скручивания кабеля изолентой.
  3. Место коробка с бывшим выключателем теперь будет местом расположения новой распределительной коробки, от которой идут кабеля.

Советы и рекомендации

  1. Скрутка жил производится при условии снятия 3 см изоляции с обеих сторон.
  2. Зачистка контактов мелкозернистой бумагой (наждачка) обязательно для лучшего сцепления контактов.
  3. Если производится скрутка, а не соединение с помощью специальных устройств, готовую конструкцию лучше припаять свинцово-оловянной смесью.
  4. Всегда рассчитывать степень нагрузки на проводку, и выбирать кабель нужного сечения. Не стоит перестраховываться, покупая сечение большего значения, это также небезопасно.
  5. Излишки кабеля лучше обрезать, остальную часть скрутить и спрятать в распределительной коробке.

Опасные моменты

Техника безопасности написана не просто так, а для нашей безопасности. Слишком велика цена безответственности в делах электрики. За неимением опыта и навыков, новички часто допускают опасные и даже смертельные действия при переноске нового месторасположения электроточки:

  1. Скручивают провода без изоляции и не сгибая, а просто обивая несколько раз около друг друга.
  2. Соединяют медь и алюминий без переходников.
  3. Монтируют кабеля разного сечения, не рассчитав степень нагрузки на сеть.
  4. Производят работы без отключения тока.
  5. Не тестируют ток в кабеле.

Все указанные детали являются опасными моментами, которые способны нанести непоправимый вред, как здоровью человека, так и зданию. Короткое замыкание или отсутствие контакта, и, как итог – неработающий выключатель, – самое безобидное, что может случиться.

Комфорт в доме – это ряд факторов, среди которых как внешний вид помещения, так и функциональное оснащение. Если для комфорта не хватает нового выключателя около телевизора или у основания кровати, производят перенос электроточки. Методов такого процесса несколько, у каждого свои особенности, преимущества и недостатки.

Полезное видео

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
