Содержание

Как расположить розетки над столешницей

Какой должна быть высота розеток на кухне

Если вы — собственник типовой квартиры, расположенной в старом жилом фонде, то наверняка не в восторге от того, как расположены розетки. Стандартная разводка электропроводки делалась без учета расположения мебели и электроприборов. Да и в новостройках это проблема, если только электрикой не пришлось заниматься самостоятельно, только в этом случае высота розеток на кухне будет продумана и организована с учетом эргономики.

Поэтому при планировании ремонта кухни необходимо продумать разводку электропроводки, определиться, где именно и на какой высоте располагать розетки.

Как составить схему электропроводки

Надоело постоянно переставлять с места на место мультиварку, йогуртницу и другие необходимые на кухне приборы, облегчающие приготовление пищи? Устали запинаться за провода удлинителей и бороться с перепадами напряжения?

Значит, капитального ремонта кухне не избежать. А начинать его нужно не с разработки дизайна и выбора новой плиты, а с составления схемы электропроводки. Учтите, что придется долбить стены для того, чтобы перенести или увеличить количество кабельных каналов. Очень не рекомендуем делать называемую внешнюю электропроводку. Во-первых, это небезопасно, не забывайте о том, что с электрикой шутки плохи. Да и дизайну кухни провода, пущенные по потолку и стенам, красоты не прибавят.

Что необходимо учитывать при составлении схемы электропроводки на кухне

  • Первым делом, составить полный список электроприборов, которые вы собираетесь в последствии использовать. Без чего вряд ли получится обойтись даже с учетом, что размер кухни небольшой: плита (если в доме не проведен газ), холодильник, вытяжка, микроволновка, мультиварка и электрочайник. Если же площадь кухни позволяет, то кроме перечисленного устанавливают посудомоечную машину, телевизор, морозильную камеру, кофемашину и кулер. Добавьте к этому бра или другие светильники. Переодически потребуется включать мелкие бытовые приборы: миксер, электромясорубку, соковыжималку, тостер и т.д. Список используемой на кухне техники внушительный, поэтому требуется заранее продумать, в каких местах будут расположены розетки.
  • Только перечнем электроприборов не обойтись. Потребуется знать, где и какая мебель после ремонта будет находиться в помещении. Желательно, чтоб по возможности розетки были на всех четырех стенах. Обязательно запланировать размещение минимум двух розеток на свободной от кухонного гарнитура стене. Они могут потребоваться для подключения телевизора, настольного светильника. Отметьте предполагаемое размещение холодильника, телевизора, осветительных приборов, мебели на листе бумаге.
  • После этого определяемся с тем, где должны располагаться сами розетки. Это не так просто, как может показаться, потребуется соблюдение правил. На этом же этапе надо решить, на какой высоте и для каких приборов будут размещаться на кухне розетки.

Какой должна быть высота розеток от пола

Электроплита. Если планируете использовать совмещенную, то достаточно будет предусмотреть одну розетку. В тех случаях, когда в наличии варочная панель и отдельный от нее духовой шкаф, необходимы две розетки.

Категорически запрещено размещение розеток на кухне напротив задней части духового шкафа и в непосредственной близости от конфорок.

По возможности руководствуйтесь такими рекомендациями: розетка для плиты располагается в 15-20 см от пола с небольшим смещением в сторону. Но в то же время лучше спроектировать розетку для электроплиты таким образом, чтоб она была не на глазах, и в то же время к ней был свободный доступ (нельзя ничем загораживать).

Холодильник. Тут все зависит от особенностей модели. Есть много с коротким шнуром. Из-за этой особенности необходимо запроектировать розетку как можно ближе. Высоко от пола ее располагать нет необходимости. Идеальная высота розетки от пола в этом случае — 10-15 см.

Посудомоечная и стиральная машины. На бытовой технике на задней части предусмотрены шланги, с помощью которых заливается/ сливается вода. Поэтому розетку там размещать НЕЛЬЗЯ. Подключение к электричеству необходимо организовать с той стороны, где нет водяных шлангов. Оптимальная высота от линии пола — 10-20 см.

Вытяжка. Оптимальная высота розетки для вытяжки на кухне — не менее 2 метров от пола. Можно ориентироваться на верхнюю линию кухонного гарнитура.

На фартуке. Это рабочая зона. Пространство, расположенное между верхними и нижними шкафами кухонного гарнитура. Сверху нижних шкафов, как правило, находится столешница, на которой и происходит подготовка продуктов. Без подключения мелкой кухонной техники не обойтись. Хозяйке придется пользоваться блендером, электровафельницей, тостером. Слишком высоко от столешницы розетку размещать не стоит. Зона фартука — акцентное место на кухне, а электрофурнитура вряд ли добавит интерьеру стильности и своеобразия. Высота розеток на кухне от столешницы должна быть 10-15 см, от пола — 110-115 см.

Обеденная зона. Как правило, здесь размещается мягкий кухонный уголок с диванчиком или же с комплектом стульев. Нужна ли здесь розетка? Да, обязательно. Во-первых, для создания точного освещения — возможно, для уюта вам захочется, чтоб на стене были бра или используете какой-нибудь светильник, прикрепленный к угловой полочке.

Розетка потребуется не только для подключения осветительных приборов, но и для зарядки телефона, радио или ноутбука. Не секрет, что обладатели небольших квартир часто используют кухню вместо кабинета. Поэтому рекомендуем разместить по возможности 2 двойных или тройных розетки в зоне отдыха. Высота от пола — 29-30 см. Можно сделать розетки и выше (90 см) от пола. Но учтите, что в этом случае куча проводов окажется у вас перед глазами.

Часто клиенты задают вопрос, на какой высоте принято устанавливать розетки по евростандарту. Мы вас разочаруем, но никаких закрепленных европейских стандартов не существует. Просто в 90-х годах, когда получило распространение понятие «евроремонт», у электриков поменялся подход к размещению розеток и выключателей. Самая распространенная и комфортная с точки зрения эргономики высота розеток на кухне от пола — 90 см (уточню, что речь о рабочей зоне). Выключатели также стали располагать ниже — на высоте 30 см от полового покрытия. Это стали внедрять для того, чтобы и дети могли самостоятельно включить свет.

Как рассчитать мощность электроприборов на кухне

Самое главное — постараться заранее учесть все приспособления и технику, работающие от электричества, которые вы планируете использовать на обновленном кухонном пространстве. Просто возьмите лист бумаги и составьте доскональный список всего, что у вас уже есть и того, что планируете докупить в ближайшее время.

Вот примерный перечень, который поможет вам прикинуть все электрозатраты:

  • освещение – 150-200 Ватт;
  • электрический духовой шкаф — 2000 Ватт;
  • посудомоечная машина – 1000-2000 Ватт (зависит от производителя);
  • варочная панель — 3500-7500 Ватт;
  • электроплита — 5000 – 15000 Ватт;
  • холодильник — 100 Ватт;
  • стиральная машина — 2000 – 2500 Ватт;
  • чайник электрический – 2000 Ватт;
  • вытяжка — 150-300 Ватт;
  • микроволновая печь — 900 – 2500 Ватт;
  • телевизор — 50 – 200 Ватт;
  • тостер — 700-900 Ватт;
  • водонагреватель — 1500 – 12000 Ватт;
  • кухонный комбайн — 500 -1000 Ватт.

Вряд ли вся имеющаяся техника будет включаться одновременно. Но приблизительную суммарную мощность рассчитать требуется. В редких случаях она превышает 15 Кватт.
Максимальная мощность определяется, когда одновременно работает несколько электроприборов. Нормой считается не более 7 Кватт.

Читать еще:  Как провести отопление в гараже

Когда мощность превышает 7 Кватт, то в этом случае требуется перераспределить нагрузку по фазам, а значит внедрить 380В.

Сколько розеток нужно в кухне

Придерживайтесь такого расчета — для каждой единицы кухонной техники требуется собственная розетка. К этому добавляем минимум 2 блока по краям столешницы. Плюсуем к этому еще 2 розетки у обеденной зоны. Рекомендуем также добавить розетку рядом со стационарным выключателем при входе в хозяйственное помещение. Часть стены, на которой размещен выключатель, чаще всего остается незадействованной, обычно это место не заставляется мебелью.

Давайте разберемся, какая кухонная техника попадает под определение «стационарная». Та, которая устанавливается надолго. Вот примерный список:

  • электроплита;
  • варочная панель;
  • электродуховка;
  • холодильник;
  • морозилка;
  • посудомоечная машина;
  • стиральная машина;
  • микроволновая печь;
  • мультиварка;
  • вытяжка;
  • измельчитель мусора.

Какой кабель выбрать для кухни

Чтобы определиться с кабелем, требуется рассчитать сечение общего питающего провода электрического щитка и отходящей проводки до каждого токоприемника.

Рекомендуем придерживаться следующих характеристик:

  • при нагрузке домашних электроприборов до 3,5кВт выбирайте медный кабель ВВГнг-Ls 3*2,5мм2;
  • если нагрузка не превышает 5,5кВт — делайте выбор в пользу медного кабеля ВВГнг-Ls 3*4мм2;
  • нагрузка доходит до 10кВт, в этом случае потребуется использовать медный кабель ВВГнг-Ls 3*6мм2;
  • при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2.

Автор статьи — Максим Архангельский

Как расположить розетки на кухне: правила, рекомендации и разбор ошибок

Безопасность и удобство использования кухонных гаджетов зависят от расположения розеток. Мы расскажем, как правильно определить их количество и где разместить.

Все о размещении кухонных розеток

Современная кухня давно уже стала основным потребителем энергии в любом доме. Здесь находится множество самых разных бытовых приборов, работающих от электричества. Чтобы обеспечить им безопасность, нормальное функционирование и удобство использования, нужно хорошо продумать расположение розеток на кухне. Это не менее важно, чем грамотное воплощение получившегося проекта.

Основные требования к размещению розеток на кухне

Поскольку электричество считается потенциально опасным, разработаны специальные нормативы и требования, которые нужно обязательно учитывать при проектировании. Вот основные положения.

  • Подключаемое устройство не может находиться от источника питания дальше, чем 1,5 м.
  • Электрический разъем должен быть максимально защищен от влаги, пара и брызг. Поэтому его следует удалять от плиты и мойки на расстояние минимум на 200 мм.
  • Для встраиваемых приборов разрешается обустраивать розетки в расположенных рядом мебельных корпусах. Для этого в них выпиливаются подходящие отверстия на высоте 300-600 мм от пола.
  • Разрешено монтировать электротехнические элементы внутри тумбы с мойкой. В этом случае используются только конструкции со специальными влагозащищенными корпусами.
  • На кухне высота розеток, устанавливаемых на фартуке, должна составлять 150-250 мм от уровня столешницы. Так на них будет попадать минимум брызг.

Запрещено монтировать электророзетки непосредственно за корпусом любой встроенной техники, за мойкой или за выдвижными ящиками. Особенно этот запрет актуален для посудомойки и стиральной машины

Важные моменты проектирования

Чтобы предотвратить возникновение аварийных ситуаций, нужно учесть ряд правил:

  • Мощность питающих электророзетки линий, заведенных в помещение, должна вдвое превышать потребность всех подключенных устройств. Чтобы это определить, делим помещение на участки, на каждом из которых располагается одна розеточная группа. Подсчитываем ее мощность, удваиваем результат. Складываем полученные величины.
  • Распределяем потребителей энергии так, чтобы суммарная мощность подключенного к одному источнику оборудования не превышала допустимые значения.
  • Электрооборудование высокой мощности лучше запитывать через отдельные линии с защитной автоматикой. Поэтому стоит подвести к помещению от распределительного щитка нужное количество таких линий. Чтобы было удобнее разбираться в разводке, каждый автомат можно подписать.

Для бытовой техники в металлическом корпусе требуется заземление. Поэтому предназначенные для нее розеточные блоки правильно подключать через УЗО либо дифференциальные автоматические выключатели

Оптимальным вариантом будет подсчитать примерное потребление всех устройств. Для этого можно пользоваться такими усредненными значениями:

  • освещение 150-200 Вт;
  • холодильник 100 Вт;
  • чайник 2000 Вт;
  • микроволновая печь 2000 Вт;
  • варочная панель 3000-7500 Вт;
  • духовка 2000 Вт;
  • посудомойка 1000-2000 Вт.

Нужно подсчитать суммарную мощность оборудования. Она должна находиться в пределах от 10 до 15 кВт. Одновременно вся техника включаться не будет, поэтому рассчитывать проводку на такие значения не стоит. Однако надо определить максимальную возможную мощность, когда включены несколько токоприемников. Если она превышает 7 КВт, стоит подумать о подведении линии на 380 В и пофазном распределении нагрузки.

Как определить нужное количество электротехнических устройств

Чтобы сделать все правильно, начать следует с составления плана расстановки техники и мебели. Если будущее оформление еще не определено, придется отложить это мероприятие. Иначе может оказаться так, что электророзетки «встанут» совсем не там, где нужно. Учитывая, что их место расположения связано с подведением проводки, произвести перенос будет достаточно сложно. Проще сначала определиться с дизайном помещения.

Строим схему расстановки предметов мебели и бытовых приборов. Определяем примерное количество необходимых блоков. По одному должно приходиться на каждую единицу стационарной техники плюс минимум два блока с каждого края столешницы и один около обеденного стола. При условии, что последний не располагается на удалении от стены. Стационарным оборудованием считаем:

  • вытяжку;
  • духовой шкаф;
  • варочную панель;
  • холодильник;
  • морозильную камеру;
  • стиральную машину;
  • посудомойку;
  • микроволновую печь;
  • измельчитель для мусора.

Хорошо установить электророзетку около кухонного выключателя. Обычно эта зона относительно свободна от мебели, поэтому точка доступа к сети здесь будет очень кстати. Особенно она пригодится для подключения пылесоса. После этого продумываем расположение разъемов под остальные бытовые приборы. Их, как мы знаем, должно быть минимум два с каждой стороны столешницы.

Делаем расчет с запасом, чтобы при приобретении новых устройств не пришлось использовать удлинитель или сетевой разветвитель, его еще называют тройник. Это небезопасно, а потому крайне нежелательно.

Как правильно расположить розетки на кухне

После того, как точно определено необходимое количество разъемов, строят подробную схему с указанием всех отступов и размеров:

  1. Замеряем высоту, ширину и длину кухни.
  2. Схематически чертим каждую из стен, Должно получиться то, что в черчении называют «вид спереди».
  3. Дополняем чертеж схематическим изображением мебели и бытовой техники. При этом размер и масштаб строго соблюдаем.
  4. Отмечаем расположение электророзеток, сверяясь с планом, на котором определяли их количество.

Выстраивая схему размещения розеток на кухне с размерами и расстояниями, обязательно учитываем особенности их расположения и назначения. Разберемся с основными нюансами подключения.

Холодильник

Производители агрегатов рекомендуют запитывать их снизу, чтобы разъем не был заметен. Это хорошо для оборудования, которое не планируется часто отключать.

Для оборудования, к вилке которого не требуется постоянный доступ розеточный блок устанавливается на высоте порядка 10 см от пола или выше. Если свободный доступ необходим, оптимально смонтировать конструкцию в районе рабочей зоны.

Вытяжка

Оборудование подключают на высоте 1,8-2,1 м от пола. Проще всего сделать это без вилки, подсоединив выведенный кабель непосредственно к устройству. Это оптимальный вариант для недорогих моделей. Однако так можно сделать не всегда. К примеру, срезать вилку с дорогостоящей техники не нужно. В этом случае гарантия будет потеряна, что очень нежелательно.

Духовой шкаф и варочная панель

Мощные варочные панели подключаются через специальную силовую электророзетку. Возможен вариант, когда вывод кабеля соединяется напрямую с контактными клеммами панели. Духовки, в отличие от них, не нуждаются в специальном оборудовании. Оптимально устанавливать разъемы для подключения в соседнюю тумбу гарнитура. При условии, что она имеет распашную дверцу. Если это невозможно, размещают блок снизу, на небольшом расстоянии от пола.

Посудомойка и стиральная машина

Правила запрещают устанавливать электророзетки за корпусом этой техники. Ее работа связана с использованием воды, что при утечке может создать серьезную аварийную ситуацию. Лучше всего установить электротехнический блок во влагозащищенном корпусе слева/справа от агрегата. Если есть такая возможность, можно спрятать его в мебельной тумбе.

Рабочая зона

Характеризуется наличием большого количества разъемов. Их должно быть как минимум по два с каждого края стены. Высота розеток над столешницей на кухне может быть любой, но не ниже, чем 10-25 см от покрытия. Нужно так разместить блоки, чтобы они были максимально защищены от влаги и раскаленных капель готовящейся пищи. Для размещения в непосредственной близости от мойки либо плиты лучше выбирать изделия в корпусах с повышенной защитой.

Кухонный фартук выполняет не только защитную, но и декоративную функцию, и большое количество электророзеток может испортить его внешний вид. Поэтому можно подобрать скрытые модели, которые функциональны и незаметны.

Читать еще:  Как отстирать тюль до белизны

Хороши встроенные в столешницу или навесной шкафчик разъемы. Когда они не нужны, изделия утоплены в покрытие. По мере необходимости их приводят в рабочее состояние. На фото пример такой модели

Три распространенные ошибки

Чтобы выполнить проектирование и монтаж правильно, разберем ошибки, которые чаще всего встречаются на практике.

  1. Монтаж электротехнических блоков и проводки до покупки или заказа мебели. В результате часть разъемов может оказаться закрытой гарнитуром, а шнуры электрооборудования не смогут дотянуться до источника питания. Придется либо удлинять/укорачивать линии и переносить электротехнику, что очень трудоемко и накладно. Либо использовать разветвители и переноски, а это опасно.
  2. Подключение холодильника. Производитель особо подчеркивает нежелательность и даже запрещает запитывать аппарат через удлинитель. Учитывая, что длина кабеля у холодильника порядка 1 м, разъем для него нужно проектировать с учетом точного места, где он будет устанавливаться. Если аппарат еще не куплен, можно найти техническую документацию выбранной модели в интернете. Так можно точно узнать ее ширину и сторону, на которую выходит шнур. С учетом этого обозначить точку подключения.
  3. Монтаж электротехнических блоков в стандартном корпусе в «мокрых» зонах. В непосредственной близости от смесителя или взаимодействующих с водой устройств, например, посудомоечной и стиральной машиной, нужно ставить только специальные электротехнические изделия. Шторки и уплотнители защитят проводку от воды в случае возникновения аварийной ситуации.

Подключать взаимодействующие с водой устройства через простой автомат категорически нельзя. Обязательно используется диф.автомат или УЗО. Только так может быть обеспечена необходимая безопасность

Безопасность и удобство использования бытовых гаджетов во многом зависит от того, как расположить розетки на кухне. Не стоит пренебрегать требованиями нормативов и рекомендациями мастеров, иначе можно столкнуться с серьезными проблемами.

Полезные сведения о расположении розеток на кухне

При ремонте кухни помимо прочего приходится решать, сколько розеток требуется и где их разместить. Ошибки, допущенные на этом этапе, будут напоминать о себе в дальнейшем постоянно.

Сколько розеток нужно на кухне?

Их количество в каждом случае индивидуально. Оно зависит от техники, которая здесь будет эксплуатироваться.

Причем некоторые электроприборы потребуют отдельной розетки и такой же отдельной линии до квартирного электрощита:

  • духовой шкаф, потребляющая свыше 5 кВт электроэнергии;
  • посудомоечная машина;
  • стиральная машина;
  • холодильник или морозильный шкаф.

Стиральную и посудомоечную машины можно подключить к одной группе розеток, соединенной общей линией с электрическим щитком через УЗО или дифференциальный автомат. Но использовать оба устройства одновременно не рекомендуется, если суммарная потребляемая ими мощность превышает 4 кВт.

Холодильник многие производители также рекомендуют включать на отдельную линию. Это предотвратит многие поломки. Нельзя подключать холодильник через удлинители.

Подключение кухонной техники со значительным энергопотреблением к отдельным розеткам позволит более равномерно распределить нагрузку в домашней сети. Это исключит неприятности с электропроводкой, чреватые поломкой электроприборов и иском возгораний.

В рабочей зоне должна присутствовать группа розеток, в которые будут включаться микроволновка, электрочайник, миксер и прочая мелкая кухонная техника.

На какой высоте должны располагаться розетки на кухне?

Их положение обуславливается расположением кухонных электроприборов, мебели, а еще удобством пользования ими.

Для подключения встраиваемой техники электрические розетки располагаются с краю подключаемой техники на высоте 10 см от пола. В этом случае к ним сохраняется доступ, поскольку современная кухонная техника имеет цоколь до 12 см.

Над рабочей зоной розетки должны возвышаться на уровне 10-15 см. В этом случае пользоваться электроприборами будет удобнее. Их электрические кабели не будут свисать сверху.

Также на кухне должны быть предусмотрены дополнительные розетки возле обеденного стола на уровне 20-30 см от пола. Если на одной из стен будет закреплен телевизор, то можно разместить группу розеток за ним, чтобы они не портили интерьер своим видом.

Как правильно расположить розетки на кухне? Виды и схемы размещения

Ваш репост изменит интернет 🙂

Удобство на кухне для хозяйки – это не просто продуманная расстановка мебели, но и наличие различных бытовых приборов, которые существенно облегчают процесс приготовления пищи. Все современные приборы электрические, то есть требуют подключения к источнику тока.

Внести коррективы в имеющееся помещение можно только при капитальном ремонте. Поэтому, планируя его, следует составить дизайн-проект с точным перечнем и размещением бытовых приборов и продумать, как правильно и в нужном количестве разместить розетки на кухне. Это не составит труда, если иметь представление о нормах и правилах безопасности, о которых пойдет речь в статье.

Нормативы расположения

При проектировании розеток следует руководствоваться следующими нормативными документами:

  • ГОСТы 7397.0-89, 7396.1-89, 8594-80.
  • СНиП 3.05.06-85.

Перечислим и нормативы, применяемые к установке кухонных розеток:

  • Располагаться они должны на высоте более 2 см от плинтуса.
  • Бытовой прибор, который необходимо подключить в сеть, должен находиться на расстоянии не более 1 м от розетки.
  • Они располагаются так, чтобы на них не попадали брызги воды или пары влаги.

4 типа розеток

Розетки различаются по типу установки на следующие группы:

  • Угловые. Удобный вариант для кухни, их можно поместить под навесным шкафом, на стыке стен. Могут быть как одинарными, так и модульными из двух и более. Монтаж их прост, как и обычных розеток.

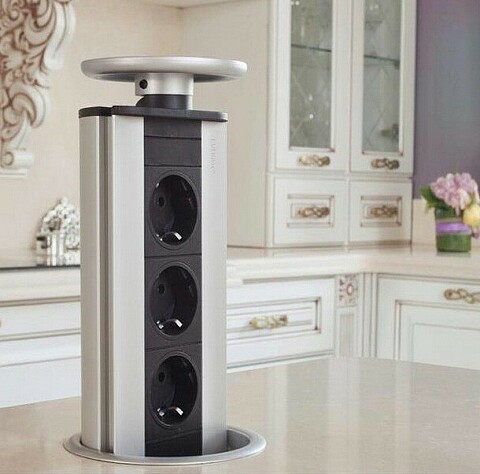

  • Выдвижные. Это альтернатива удлинителю. Выдвижные блоки помещают в шкафах или столешнице, где они спрятаны от пыли и влаги. Позволяют подключить несколько электроприборов.

  • Скрытые или встраиваемые. Чаще всего используют вариант, встроенный в столешницу, что делает ее вид более эстетичным. Это, как правило, блок, состоящий из нескольких розеток, а также разъемов для зарядки гаджетов и выходов аудио и видео. Удобство заключается в том, что блок скрыт в столешнице, и при необходимости нужно нажать на крышку корпуса, чтобы он выдвинулся.

  • Накладные. Самые простые в монтаже, но используются на кухнях реже остальных, так как подходят для открытых проводок.

Сколько их нужно на кухне?

Расчет довольно прост: он состоит из количества электроприборов, которые присутствуют на кухне, с запасом в 20-25%. Нужно учитывать розетки:

  • под вытяжку;
  • для плиты (если она с электроподжигом, индукционной поверхностью или электрическим духовым шкафом);
  • под крупную бытовую технику (холодильник, стиральная машина, телевизор);
  • для встаиваемой техники, чайника, микроволновки и прочих используемых приборов.

Затем прибавьте запас. Полученная цифра и станет ответом на вопрос о количестве розеток, которые необходимо сделать на кухне. Если их будет недостаточно, то потом переделать будет сложно или даже невозможно, и придется использовать удлинители, что неудобно.

Правила и схема расположения розеток

Определите, сколько бытовых приборов там будет или могут появиться в ближайшем будущем. Затем уточните и запишите мощность каждого и особенности подключения, если такие есть. Примерные показатели мощности:

  • Крупной техники:
    • электрическая духовка – от 2500 Вт;
    • варочная поверхность – 1000-1500 Вт;
    • посудомоечная машина – от 1000 Вт;
    • стиральная машина – от 1500 Вт;
    • водонагреватель – от 1500 Вт;
    • холодильник – 200-1000 Вт;
    • морозильная камера – 300 Вт.
  • Мелкой кухонной техники:
    • микроволновая печь – от 800 Вт;
    • чайник электрический – от 500 Вт;
    • блендер – до 300 Вт;
    • кухонный комбайн – 1200-1500 Вт;
    • кофеварка – от 900 Вт.
  • Дополнительной техники, которая может присутствовать на кухне:
    • телевизор – 200-330 Вт;
    • ноутбук – 50-75 Вт.

Размещение розеток подчиняется определенным правилам для предотвращения ситуаций, которые могут повлечь неприятные последствия:

  • Особое внимание обратите на то, что суммарная мощность включенных в розетку приборов не должна быть выше допустимой. Например, в одну розетку нельзя подключать одновременно чайник и печь СВЧ. Мощность приборов можно уточнить в технических паспортах к ним.
  • Необходимо завести на кухню столько линий, питающих розетки, чтобы с двукратным запасом хватило на все приборы. Это значит, что кухню условно нужно разделить на части с расположением приборов, затем разбить полученную мощность на розеточные группы в этих частях и умножить на два в каждой полученной группе.
  • На электроприборы с большой мощностью (крупная бытовая техника, электроплиты и т. п.) лучше завести отдельные линии с подходящим сечением, медные и через защитную автоматику. Для удобства лучше подписать каждый автомат в электрощитке.
  • Приборы, имеющие металлический корпус, требуют заземления. Поэтому розетки для них должны подключаться через дифференциальный автоматический выключатель или УЗО (устройство защитного отключения).
  • Устанавливать розетки прямо за встраиваемыми электрическими духовыми шкафами, холодильниками, вытяжками запрещается, они должны быть расположены сбоку на расстоянии примерно 20 см.
  • Над столешницей розетки устанавливаются, отступив вверх 10-15 см. Следует строго соблюдать условия, исключающие попадание на них влаги и брызг жира. Запрещается монтаж над мойкой и плитой. При установке розеток в близости труб, обращайте внимание, чтобы они имели крышки и резиновые уплотнители, которые уберегут их от влаги в случае прорыва.
Читать еще:  Как построить цокольный этаж видео

Производители указывают на упаковках к розеткам, на какую мощность они рассчитаны, эти цифры следует учитывать при покупке. Выпускают варианты в 10 ампер, что соответствует 2,2 кВт, и 16 ампер – 3,5 кВт.

Предварительно составляют схему расположения розеток. Этому пункту должна уделяться большая часть внимания. Важность этапа заключается в том, что от того, насколько точно и удачно составлена схема, будет зависеть удобство пользования бытовыми приборами на кухне, безопасность и эстетика помещения.

Не забывайте о дизайне помещения, они не должны портить общий вид. Если розетки для крупной бытовой техники, как правило, не видно за кухонным фартуком, то расположенные над столешницей они могут придать интересный вид или испортить его.

В современной кухне часто делается выбор в пользу выдвижных вариантов, они скрыты в рабочей поверхности, не меняя ее эстетику, и появляются, когда необходимы. Из плюсов еще следует отметить, что они просты в монтаже, часто можно заказать установку при изготовлении кухонного гарнитура.

На какой высоте их делать?

Специалисты рекомендуют придерживаться трехуровневой схемы, считая ее наиболее удачной моделью:

  • Нижний уровень занимают крупные бытовые приборы. Такие розетки располагаются на высоте от пола примерно 10-30 см.
  • Следующий уровень – средний – занимает основная часть техники. Чаще всего пользуются розетками, которые расположены над рабочей поверхностью столов, это удобно. По правилам они должны находиться на высоте 10-20 см над столешницей.
  • И на самом верхнем уровне располагаются розетки для кухонной вытяжки, а также приборов освещения, подключаемых через электровилку. Здесь высота — не менее 2 м от уровня пола.

Как установить?

Остается приступить к монтажу согласно подготовленной схеме:

  1. Сначала розетки распределяются по стенам и на кухонном фартуке, делаются отметки, соотносятся с выведенными кабелями напряжения.
  2. Затем в отмеченных местах делаются отверстия в стене, необходимые для правильной установки при помощи перфоратора и круглой насадки.
  3. Устанавливается подрозетник, который надежно фиксируется в стене.
  4. К розетке подводятся силовые линии, фиксируются в соответствии с правилами монтажа, устанавливаются накладки.
  5. Остается проверить работоспособность.

Выдвижные варианты устанавливаются в отверстие, которое высверливается в рабочей поверхности. Подключить их можно в спрятанную за кухонным гарнитуром розетку или расположенную в фартуке.

Если у вас нет опыта, лучше не рисковать и обратиться к специалистам.

Как разместить розетки на кухне: схемы + советы

Современные кухни оснащены большим количеством электроприборов. Холодильник, варочная поверхность, духовой шкаф, СВЧ, посудомоечная машина, электрочайник — это минимальный перечень того, что есть почти в каждой семье. И для всех этих приборов необходимо электричество. Дизайнер Ольга Кашпурова рассказывает, как распределить розетки грамотно.

Правило 1. Удобное и правильное расположение розеток можно продумать только после того, как вы определились с кухонной комбинацией и знаете габаритные размеры всех шкафов и ящиков — высоту, ширину, глубину. На этапе проектирования кухни нужно определиться и с техникой — уточнить детали подключения и рекомендации по расположению электровыводов.

Правило 2. Важно помнить, что каждый бытовой прибор следует размещать на отдельный автомат в электрощитке. В противном случае можно потерять гарантию на дорогостоящую технику, если она выйдет из строя из-за скачка напряжения.

Вам пригодится:

Автоматический выключатель DX³ 6000 на 10 кА. Тип: C-3П, 400 В — 40 А, на 3 модуля

Автоматический выключатель TX³ 6000 на 6 кА. Тип: C-1П, 230/400 В — 16 А, на 1 модуль

Автоматический выключатель дифференциального тока DX³ 6000 на 10 кА. Тип: С-1П+Н, 230 В — 16 А, тип AС на 30 мА, на 2 модуля

Модуль защиты от перенапряжений «POP», 275 В

Розетка для холодильника

Для встроенного холодильника розетку лучше размещать в цоколе кухни — так она будет в доступе, и при необходимости прибор можно отключить. Не следует располагать розетку за прибором — она может мешать установке каркаса и самого холодильника. Если конфигурация кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае высота розетки варьируется от 20 до 70 см от уровня чистого пола и не далее 10–20 см от самого холодильника.

Для отдельно стоящего холодильника допускается размещение розетки непосредственно за ним. Но наилучший вариант — 5–10 см от холодильника: розетка будет в постоянном доступе, и при необходимости отключить холодильник его не придется двигать.

Розетки для варочной поверхности и духового шкафа

Если это не единый прибор — электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки. Когда духовка расположена классическим способом под варочной поверхностью, розетки размещают на высоте 10 см от уровня чистого пола в цоколе кухни по центру каркаса или в соседнем шкафчике.

Если духовой шкаф встраивают в колонну, розетку устанавливают там же, по центру каркаса на высоте 55—70 см от уровня чистого пола, в зависимости от нижних ящиков. Возможно также ее размещение и в цоколе кухни.

А вот расположение непосредственно за духовым шкафом — недопустимо. Есть большая вероятность того, что вилка, включенная в розетку, будет мешать установке прибора.

Розетки для посудомоечной и стиральной машин

ПММ и СМ чаще всего устанавливают рядом с мойкой: это связано с удобством подачи воды. Оптимальный вариант размещения розеток — непосредственно под мойкой на высоте 15–25 см от уровня чистого пола. Там же можно расположить розетку для бытового мусороизмельчителя. При размещении розеток под мойкой — важно позаботиться об их влагозащите.

Розетка для микроволновой печи

Розетка для встроенной СВЧ может располагаться в цоколе кухни ниже или выше прибора либо над кухней, если прибор встроен в верхний ярус шкафов.

Для отдельно стоящей СВЧ, расположенной на столешнице, следует запланировать розетку на фартуке.

Розетка для вытяжки

Для встроенных вытяжек розетку нужно размещать внутри шкафа или над кухней. Высота розетки зависит от высоты кухонных каркасов.

Розетку для навесных, купольных вытяжек можно заменить на вывод и подключить прибор напрямую. Главное — учитывать размеры и прохождение вентиляционного канала — он не должен загораживать розетку или вывод.

Розетка и выключатель для подсветки

А вот для подсветки необходима не только розетка, но и выключатель. Оптимальное расположение выключателя — в группе с бытовыми розетками на фартуке.

Розетка также может располагаться над кухней или внутри одного из навесных шкафов. Высота ее расположения зависит от высоты кухонной комбинации и каркасов.

Совет INMYROOM: если цвет плитки на фартуке в вашей кухне отличается по цвету от мебельных фасадов и стен, не стоит мириться и покупать розетки стандартного цвета — белого, бежевого или серого. Компания Legrand выпустила коллекцию розеток и выключателей Celiane со сменными рамками, цвет которых вы можете комбинировать сами: например, зеленые — для розеток над столешницей, бежевые, под цвет мебели, — для выключателя подсветки, а розетку для телевизора сделать серой.

В коллекции Céliane 44 варианта декоративной отделки рамок.

Пластик и металл, пять видов стекла, натуральное дерево, кожа и другие материалы.

Рамки и лицевые панели можно комбинировать как угодно — в любом подходящем вашему интерьеру варианте.

Все рамки сочетаются с лицевыми панелями механизмов в четырех цветах: белый, слоновая кость, титан, графит.

Розетки для мелкой бытовой техники

Для подключения мелкой бытовой техники — чайника, кофемашины, тостера, блендера — требуются розетки на фартуке кухни. Их количество напрямую зависит от количества приборов. Проанализируйте, как будет происходить процесс готовки, какие приборы будут располагаться на столешнице постоянно и в каком месте. К получившемуся количеству прибавьте 2–3 запасные розетки для приборов неежедневного использования.

Оптимальная высота для розеток на фартуке — 110 см от уровня чистого пола, их хорошо размещать группами по 3–4 штуки в единой рамке на расстоянии примерно 1–1,2 метра друг от друга. Важно помнить, что розетки не следует размещать в ближайшем соседстве с мойкой и варочной поверхностью.

Розетки для телевизора, кондиционера и гаджетов

Если на кухне планируется телевизор и кондиционер — позаботьтесь о наличии розеток и для этой техники. Для зарядки телефона, ноутбука и прочих гаджетов тоже запланируйте место, например, в зоне обеденного стола.

Также я советую запланировать розетку для подключения пылесоса или паровой швабры. Ее можно разместить в незаметном месте над плинтусом.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
